Modifikátor Drôtený rám

Modifikátor Drôtený rám transformuje povrchovú sieť na drôtený rám tak, že opakovane ponad svoje plôšky zbiera a prekladá hrany do štvorstranných polygónov. Uvedomte si skutočnosť, že vaša povrchová sieť musí mať steny, aby mohla byť drôteným rámom. Prostredníctvom daných možností modifikátora môžete dynamicky definovať hrúbku, materiál a niekoľko ďalších parametrov vygenerovaného drôteného rámu.

Možnosti

../../../_images/modeling_modifiers_generate_wireframe_panel.png

Modifikátor Drôtený rám.

Hrúbka

Hĺbka alebo veľkosť drôtených rámov.

Posuv

Hodnota v rozmedzí (-1 až 1), ktorou sa mení, či sú drôtené rámy vygenerované do vnútrajška alebo vonkajška pôvodnej siete. Ak je hodnota Posuv nastavená na nulu, drôtené rámy sa vycentrujú okolo pôvodných hrán.

Okraje

Vytvára drôtené rámy na okrajoch ostrovov povrchovej siete.

Nahradiť originál

Ak je táto možnosť povolená, pôvodná povrchová sieť sa nahradí vygenerovaným drôteným rámom. Ak nie, drôtený rám sa vygeneruje nad ňou.

Hrúbka
Rovnobežne

Zachová hrúbku úpravou ostrých rohov. Niekedy zlepšuje kvalitu, ale tiež zvyšuje čas výpočtu.

Relatívne

Určuje hrúbku hrany podľa dĺžky hrany. Dlhšie hrany budú hrubšie.

Hrany záhybu

Táto voľba je určená na použitie s modifikátorom Delenie povrchu. Zapnutím tejto voľby sa hrany na svojich spojoch zalomia a zabráni sa tým vzniku veľkých krivých priesečníkov.

Váha záhybu

Definuje, koľko záhybu (0 až 1, nič až plné) majú pretnutia dostať.

Posuv materiálu

Použije zvolený index materiálu ako materiál pre drôtený rám; tento sa použije ako posuv od prvého materiálu.

Varovanie

Hrúbka drôteného rámu je približná. Hoci Rovnomerná hrúbka by mala v mnohých prípadoch priniesť dobré výsledky, tenké plôšky môžu spôsobiť škaredé hroty. V takom prípade môžete buď zmenšiť extrémne uhly v geometrii, alebo vypnúť možnosť Rovnomerná hrúbka.

Skupina vrcholov

Restrict the modifier to only this vertex group.

Invertovať

Inverts the vertex group weights.

Faktor

Percentage that the vertex has influence over the final wireframe result.

Príklady

../../../_images/modeling_modifiers_generate_wireframe_result.jpg

Drôtený rám na posunutej rovine.

V tomto príklade nesú drôtené rámy druhý (tmavý) materiál, zatiaľ čo posunutá rovina používa svoj pôvodný materiál.

../../../_images/modeling_modifiers_generate_wireframe_example-weights.png

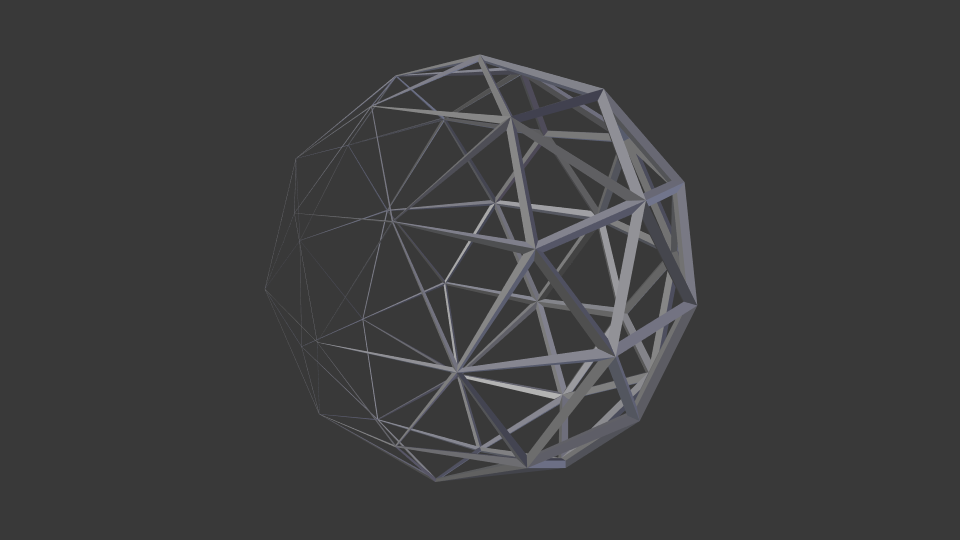

Váhovosť vrcholovej skupiny.

Váhy skupiny vrcholov sa postupne menia od 0 do 1.

../../../_images/modeling_modifiers_generate_wireframe_example-crease.png

Modifikátor Drôtený rám a Delenie povrchu.

Kocka so zapnutou možnosťou Hrany záhybu. Možnosť Hrany záhybu je nastavená na 0, 0,5 a 1.
