Atribúty

Atribút je všeobecný termín na opis údajov uložených na jeden prvok v bloku údajov geometrie. Napríklad každý vrchol môže mať priradené číslo alebo vektor. Atribúty možno meniť pripojením hodnoty k uzlu Výstup skupiny, ale aj mnohé uzly môžu meniť hodnoty konkrétnych atribútov.

Poznámka

Typy údajov atribútov a oblasti vplyvu konvertujú implicitne, kde je to možné, rovnako ako zásuvky uzlov.

Pomenované atribúty

Pomenované atribúty sa vytvárajú a používajú v iných oblastiach Blenderu, ako sú tieňovače, maľovanie a UV mapovanie. Na paneli modifikátora možno pomenovaný atribút použiť na vstup kliknutím na ikonu vľavo od tlačidla hodnoty. Vstupný reťazec umožňuje vyhľadávať a vyberať existujúce atribúty zo vstupnej geometrie modifikátora.

Vyhľadávanie atribútov.

Vyhľadávanie atribútov poskytuje trochu kontextu o každom atribúte. Vľavo od ponuky sa zobrazuje oblasť pôsobenia atribútu, za ktorou nasleduje názov atribútu. V pravej časti ponuky sa zobrazuje typ údajov atribútu.

Anonymné atribúty

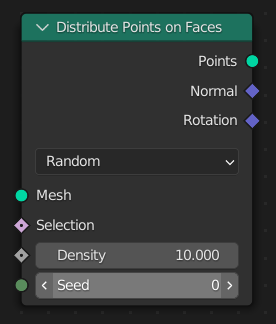

Výstupy Normál a Rotácia sú príkladmi atribútových polí, ktoré odkazujú na atribút uložený v geometrii.

Anonymný atribút je súbor všeobecných údajov uložených v geometrii, ktorý nemá názov. Zvyčajne majú všetky atribúty vystavené v rozhraní Blenderu názvy. V uzloch geometrie sa však atribúty môžu odovzdávať zásuvkami uzlov. V týchto prípadoch sa vytvorí výstup Pole atribútu, ktorý uzly používajú na vyhľadávanie údajov atribútu vo vstupnej geometrii.

Anonymné atribúty sú stále uložené v geometrii ako ostatné atribúty, a dokonca sú automaticky interpolované, keď sa geometria mení s inými uzlami, s výnimkou niekoľkých prípadov. Takže vo všeobecnosti platí, že ak je odkaz na uzol stále prístupný, bude prístupný aj atribút, na ktorý sa odkazuje. Anonymné atribúty však nemožno pripojiť k úplne samostatnej geometrii, ktorá nebola vytvorená z ich zdroja. Na prenos atribútov medzi samostatnými geometriami možno použiť Uzol Atribút prenosu.

Typy údajov atribútov

Typ atribútu je druh údajov uložených v každom prvku.

Logická hodnota

Hodnota TRUE alebo FALSE

Celé číslo

32-bitové celé číslo

8-bitové celé číslo

Menšie celé číslo s rozsahom od -128 do 127

Pohyblivá čiarka

Hodnota na pohyblivej čiarke

Vektor

3D vektor s hodnotami na pohyblivej čiarke

2D vektor

2D vektor s hodnotami na pohyblivej čiarke

Farba

Farba RGBA s 32-bitovými hodnotami na pohyblivej desatinnej čiarke

Farby bajtu

Farba RGBA s 8-bitovými kladnými celočíselnými hodnotami

Uvedený zoznam je zoradený od najmenej zložitého po najzložitejší (celé číslo môže obsahovať viac údajov ako logické číslo, takže je zložitejšie). Pri spájaní samostatných geometrií sa uprednostňuje zložitejší typ údajov, ak existujú zhodné názvy. To je dôležité najmä pri spájaní geometrie s pomenovanými atribútmi uzla Spojiť geometriu

Atribúty oblasti vplyvu

Atribút oblasti vplyvu označuje, akému typu geometrického prvku atribút zodpovedá. Znalosť atribútu oblasti vplyvu je dôležitá, pretože určuje, ako sa môže interpolovať a používať v uzloch a tieňovaní. Na určenie atribútov oblasti vplyvu môžete použiť Editor tabuliek.

• Atribúty oblasti vplyvu Bod sú priradené k jednotlivým miestam v priestore s polohou:

  • Vrcholy povrchovej siete

  • Body mračna bodov

  • Riadiace body krivky

• Atribúty oblasti vplyvu Hrana sú spojené s hranami povrchovej siete.

• Atribúty oblasti vplvu Plôšky sú spojené s plôškami povrchovej siete.

• Atribúty oblasti vplyvu Roh plôšky sú spojené s rohami plôšok povrchovej siete. Príkladom je atribút UV mapy.

• Atribúty oblasti vplyvu Drážka sú spojené so skupinou pripojených riadiacich bodov krivky.

• Inštancia atribútov oblasti vplyvu existuje na inštanciách v geometrii. Možno ich použiť na uloženie rôznych hodnôt na kópiách údajov geometrie. Inštancie atribútov oblastí vplyvu sú podporované len v uzloch geometrie.

Atribúty sa automaticky interpolujú do iných oblastí vplyvu. Napríklad, keď je uzol Pozícia pripojený k výberovému vstupu uzla Nastaviť materiál, hodnoty sa interpolujú z oblasti vplyvu Bod do oblasti vplyvu Plôška. Za normálnych okolností sa pri konverzii oblastí vplyvu používajú jednoduché priemery hodnôt, ale atribúty typu údajov Logické operátory majú špeciálne pravidlá pre interpoláciu:

Interpolácia logického operátora oblasti vplyvu

Z	Na	Konvertovanie
Bod	Hrana	Hrana je vybraná, ak boli vybrané oba jej vrcholy.
Bod	Plôška (Tvár)	Plôška je vybraná, ak boli vybrané aj všetky jej vrcholy.
Bod	Roh	Hodnota každého rohu je jednoducho kópiou hodnoty v jeho vrchole.
Bod	Drážka	Drážka je vybraná, ak boli vybrané všetky jej riadiace body.
Hrana	Bod	Vrchol je vybraný, ak bola vybraná akákoľvek pripojená hrana.
Hrana	Plôška (Tvár)	Plôška je vybraná, ak sú vybrané všetky jej hrany
Hrana	Roh	Roh je vybraný, ak boli vybrané jeho dve susedné hrany.
Plôška (Tvár)	Bod	Vrchol je vybraný, ak bola vybraná niektorá z pripojených plôšok.
Plôška (Tvár)	Hrana	Hrana je vybraná, ak bola vybraná ktorákoľvek pripojená plôška.
Plôška (Tvár)	Roh	Hodnota každého rohu je jednoducho kópiou hodnoty jeho plôšky.
Roh	Bod	Vrchol je vybraný, ak boli vybrané všetky spojené rohy plôšky a nejde o voľný vrchol.
Roh	Hrana	Hrana je vybraná, ak boli vybrané všetky rohy na susedných plôškach.
Roh	Plôška (Tvár)	Plôška je vybraná, ak boli vybrané všetky jej rohy.
Drážka	Bod	Hodnota každého bodu je jednoducho kópiou príslušnej hodnoty drážky.

Zabudované atribúty

Vstavané atribúty vždy existujú a nemožno ich odstrániť. Ich typ údajov a oblasť vplyvu nemožno zmeniť.

Názov	Typ	Oblasť vplyvu	Poznámky
position	vektor	bod	Vstavaný atribút popisujúci umiestnenie vrcholov alebo bodov v lokálnom priestore geometrie. Každý uzol, ktorý mení polohu bodov, upraví tento atribút, podobne ako uzly Transformácia a Nastaviť pozíciu.
radius	pohyblivá čiarka	bod	Vstavaný atribút mračna bodov, ktorý sa používa na nastavenie veľkosti bodov v zobrazení. Je zabudovaný aj v krivkách, kde riadi veľkosť každého riadiaceho bodu krivky pri konverzii na povrchovú sieť alebo pri iných operáciách.
id	celé číslo	bod	Vytvorené uzlom Rozložiť body na plôškach na zabezpečenie stability pri zmene tvaru vstupnej povrchovej siete a použité v inštanciách na vytvorenie rozostrenia pohybom. Očakáva sa, že hodnoty budú veľké, bez poradia. Tento atribút používajú uzly, ktoré generujú náhodnosť, ako napríklad uzol Náhodná hodnota. Na rozdiel od ostatných zabudovaných atribútov nie je tento atribút povinný a možno ho odstrániť.
material_index	celé číslo	plôška	Slúži na určenie zásuvky materiálu pre každú plôšku povrchovej siete.
crease	pohyblivá čiarka	hrana	Atribút hrany používaný modifikátorom Delenie povrchu. Hodnoty sú obmedzené na rozsah 0 a 1.
shade_smooth	logický operátor	plôška	Atribút určujúci, či má mať plôška zapnuté vyhladenie tieňovania v zábere alebo pri prekresľovaní.
resolution	celé číslo	drážka	Určuje počet vyhodnocovaných bodov medzi dvoma riadiacimi bodmi drážky. Tento atribút majú len NURBS a Bézierove drážky, pre polygónové drážky je hodnota vždy jedna.
cyclic	logický operátor	drážka	Určuje, či má drážka segment spájajúci jeho prvý a posledný riadiaci bod.
handle_left	vektor	bod	Opisuje umiestnenie ľavého manipulátora riadiaceho bodu krivky na strane začiatku krivky. Existuje len vtedy, keď krivka obsahuje Bézierovu drážku.
handle_right	vektor	bod	Opisuje umiestnenie pravého manipulátora riadiaceho bodu krivky na strane konca krivky. Existuje len vtedy, keď krivka obsahuje Bézierova drážka.

Konvencie pomenovania

Tieto atribúty neexistujú v predvolenom nastavení, ale sú implicitne používané v určitých častiach Blenderu. Typ údajov týchto atribútov možno zmeniť, rovnako ako akýkoľvek iný atribút okrem zabudovaných atribútov. Blender však môže očakávať, že tieto atribúty budú mať určitý typ.

Názov	Typ	Poznámky
velocity	vektor	Používa sa na vytvorenie rozostrenia pohybom pri prekresľovaní animácií.

Vlastné atribúty

Skupiny vrcholov, UV mapy a atribúty farieb sú k dispozícii ako atribúty v uzloch geometrie. Označujú sa svojím názvom. Je potrebné vyhnúť sa kolíziám názvov (napr. skupina vrcholov a UV mapa s rovnakým názvom). Ak dôjde ku kolízii názvov, v uzloch geometrie je prístupný len jeden z atribútov.

Atribúty s akýmkoľvek iným názvom môžu byť vytvorené aj uzlami, keď sa názov použije prvýkrát.

Všimnite si, že geometrické uzly nie vždy vytvárajú napr. skupiny vrcholov, ak sa použije uzol ako Naviazať geometriu. Podobne, ak sa zmení typ údajov atribútu skupiny vrcholov z pôvodného typu „pohyblivá čiarka“, atribút už nebude skupinou vrcholov.

Operátor konverzie atribútov

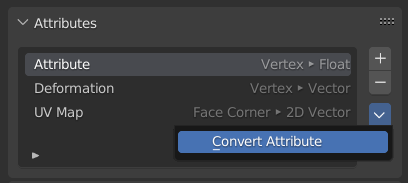

Tento operátor sa nachádza v paneli Atribúty editora vlastností a môže zmeniť oblasť vplyvu alebo typ údajov atribútu.

Vzhľadom na prebiehajúci vývoj v oblasti atribútov mnohé oblasti Blender zatiaľ nedokážu pracovať s generickými (identifikovanými menom, uloženými v ľubovoľnej oblasti vplyvu s ľubovoľným typom údajov) atribútmi používanými geometrickými uzlami. Preto je tento operátor nevyhnutným riešením v niektorých prípadoch, keď je potrebné použiť existujúce nástroje s údajmi vygenerovanými z geometrických uzlov.

Režim

Všeobecné

Interpoluje a konvertuje atribút medzi doménami a typmi údajov opísanými na tejto stránke.

UV mapa

Vytvára vrstvu UV mapy, ktorú možno upravovať v editore UV. Tie by inak boli reprezentované 2D vektorovým atribútom na oblasti vplyvu rohu plôšky.

Skupina vrcholov

Vytvára skupinu vrcholov z atribútu, ktorý zodpovedá atribútu na pohyblivej čiarke na oblasti vplyvu bodov.

Poznámka

Tento operátor pracuje len s pôvodnými údajmi objektu, bez výsledkov modifikátorov, takže žiadne atribúty pridané alebo zmenené geometrickými uzlami nebudú ovplyvnené. Ak chcete zmeniť typ atribútu vygenerovaného procedurálne, musia sa použiť modifikátory.
