Нодовые связки (node bundles)

„Связка“ – это контейнер, позволяющий группировать несколько значений в одном сокете. Эта функциональность позволяет передавать несколько значений через одно соединение, аналогично «struct» в программировании.

Связки сокращают количество входов и выходов, представленных в группе нод, и могут содержать различные типы данных, такие как геометрия, поля, значения, объекты или даже вложенные пакеты.

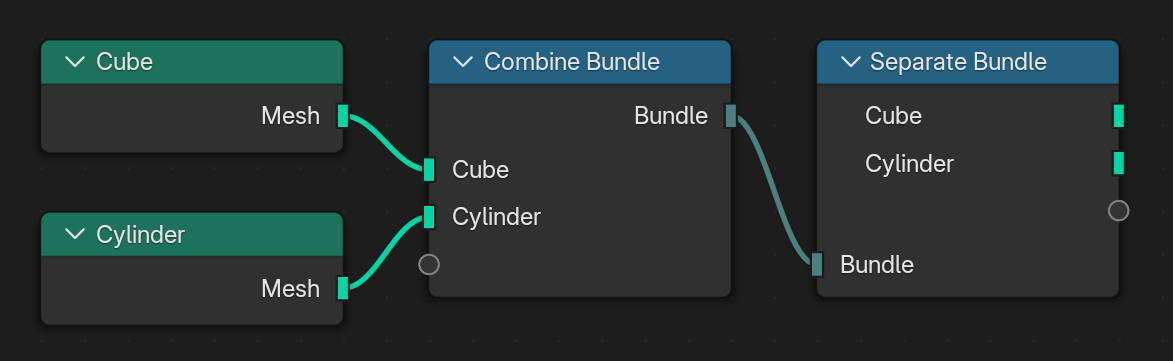

Куб и цилиндр объединяются в связку, затем снова разделяются.

Ноды (nodes)

Для работы со связками предусмотрены следующие ноды:

• Нода «Объединить в связку» (combine bundle node)
• Нода «Разделить связку» (separate bundle node)
• Нода «Получить элемент связки» (get bundle item node)
• Нода «Сохранить элемент связки» (store bundle item node)
• Нода «Соединить связки» (join bundle node)

Обе ноды позволяют добавлять или удалять произвольное количество сокетов с гибкой поддержкой их различных типов.

Использование

Связки полезны во многих рабочих процессах:

• Упрощение интерфейса – позволяют группировать входы в одном сокете.

• Симуляции физики – позволяют упаковывать все сущности и ограничения для решателя.

• Декларативные системы – позволяют сохранять комплексные структуры данных для последующей оценки.

• Наборы текстур – позволяют объединять PBR-карты (основной цвет, шероховатость, нормаль) в одном сокете.

Синхронизация сокетов

Для сопоставления своих входов и выходов связки используют имена сокетов. Если две ноды-«связки» соединены, но имеют несовпадающие сигнатуры, – Blender может предложить их автоматическую синхронизацию.

• Синхронизация происходит автоматически при первом соединении ноды.

• Существующие сокеты никогда не обновляются автоматически, чтобы избежать перезаписи данных.

• При обнаружении несоответствия, – на ноде появляется кнопка синхронизации , позволяющая выполнить данное действо вручную.
