Ram-nod

Noden Frame används för att organisera och gruppera andra noder i redigeringsverktyget. Den hjälper till att hantera komplexa nodträd genom att visuellt gruppera relaterade noder tillsammans.

Ramar är särskilt användbara när konfigurationen är för stor för att kunna visas på en gång, eller när du vill separera logiska delar av ett nodträd utan att skapa en återanvändbar nodgrupp.

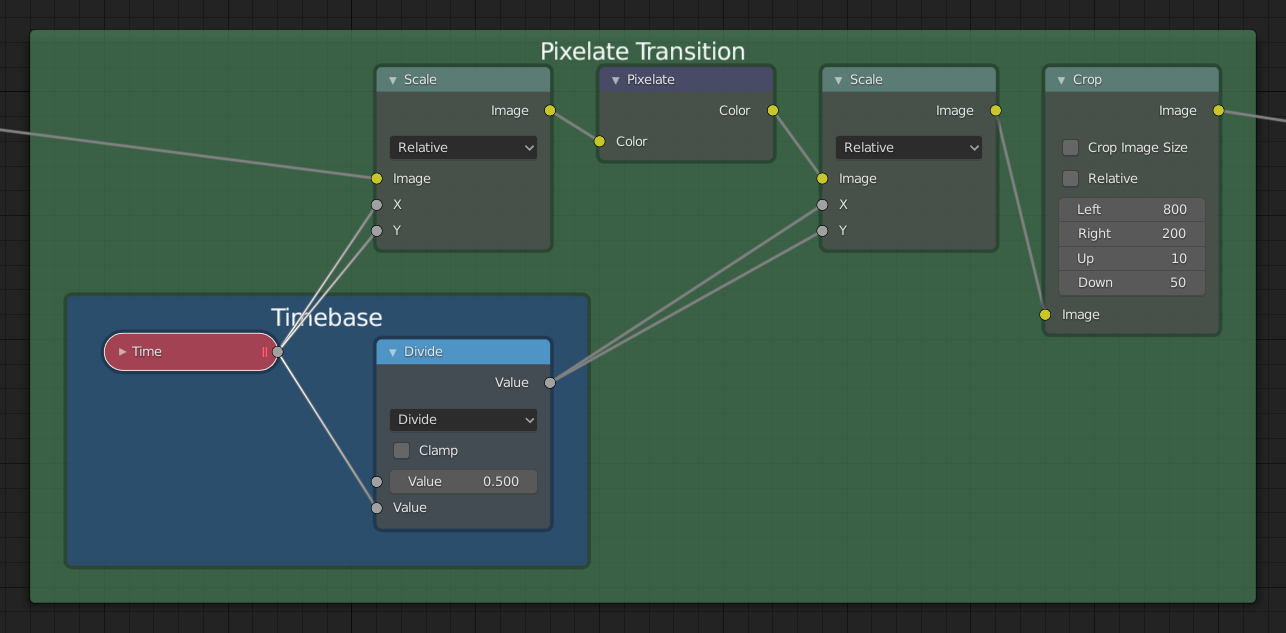

Exempel på Map Range-nod.

Exempel på en nodeditor.

Användning

  • Strokes kan redigeras genom att transformera punkternas lägen.

  • När du flyttar ramen flyttas också alla ingående noder.

  • Strokes kan redigeras genom att transformera punkternas lägen.

  • Ramen kan visa en anpassad etikett, användbar för att namnge sektioner i din nodkonfiguration.

Egenskaper

../../../_images/interface_controls_nodes_frame_properties.png
Storlek på etikett

Etikettens teckenstorlek. Till exempel för att underordnade ramar ska ha mindre titlar.

Gör mindre

När en nod har placerats i ramen krymper ramen runt den så att onödigt utrymme försvinner. I det här läget är det inte längre möjligt att välja ramens kant för att ändra storlek, utan ändringen sker automatiskt när noderna inom ramen flyttas. Detta beteende kan ändras genom att inaktivera detta alternativ.

Text

När du behöver visa en mer omfattande text kan ramnoderna visa innehållet i ett textdatablock. Detta är skrivskyddat, så du måste använda Text Editor för att ändra innehållet.

Ändrar

Anslut i ny ram

Referens

Meny:

Nod ‣ Gå med i ny ram

Genväg:

F

Skapa en ny ram som innehåller de valda noderna.

När du använder kortkommandot F visas ett popup-fönster där du kan tilldela en anpassad Label till den nya ramnoden. Denna etikett visas som titel på ramen och kan användas för att beskriva dess innehåll.

Lägg till i ram

Referens

Genväg:

Ctrl-P

När en ramnod har placerats kan noder läggas till genom att släppa dem på ramen eller genom att markera noden eller noderna i ramen och använda Ctrl-P. Det här kan ses som att föräldra markeringen till ramen.

Ta bort från ramen

Referens

Meny:

Nod ‣ Ta bort från ram

Genväg:

Alt-P

För att ta bort noder från en ram, välj och använd Alt-P. Detta kan ses som att ta bort urvalets föräldrar från ramen.
