Capture Attribut Nod¶
Noden Capture Attribute lagrar resultatet av ett fält på en geometri och matar ut data som en nodsocket så att den kan användas av andra noder.
Resultatet lagras i geometrin precis som ett vanligt attribut med ett namn, men i stället för att referera till det med ett namn hämtas det när sockeln ansluts till ingången på en nod. Vid senare utvärdering av nodträdet tas attributet bort automatiskt om det inte längre används.
Den här noden är viktig eftersom fältinmatningsnoder som Radius Node fungerar i kontexten för den nod de är anslutna till. Det innebär att för att skicka data som radius till en geometri som inte har radius, måste en explicit nodlänk med utdata från denna nod användas.
Observera
Eftersom den här noden lagrar ett anonymt attribut i geometrin, är det viktigt att använda geometrins utdata för vidare operationer i nodträdet. Det anonyma attributet kommer inte att existera för någon annan geometri än den utgående.
Inmatningar¶
- Geometri
Inmatning av standardgeometri.
- Fånga föremål
Det indatafält som ska utvärderas. Fler fält kan läggas till genom att dra socklar till den tomma sockeln eller i panelen Capture Items. Objekt kan döpas om genom att Ctrl-LMB på uttagets namn eller i nodernas Properties-panel.
Egenskaper¶
- Domän
Vilken attribute domain ska de utvärderade uppgifterna lagras på.
Fånga föremål¶
Referens
- Meny:
Hanterar nodens uttag för inmatningsfält. Fältuttag kan läggas till, tas bort, omorganiseras och byta namn från Listvy.
- Datatyp
Den datatyp som används för de utvärderade uppgifterna.
Utgångar¶
- Geometri
Standard geometriutdata.
- Attribut
Resultatet av det utvärderade fältet, lagrat på geometrin.
Exempel¶

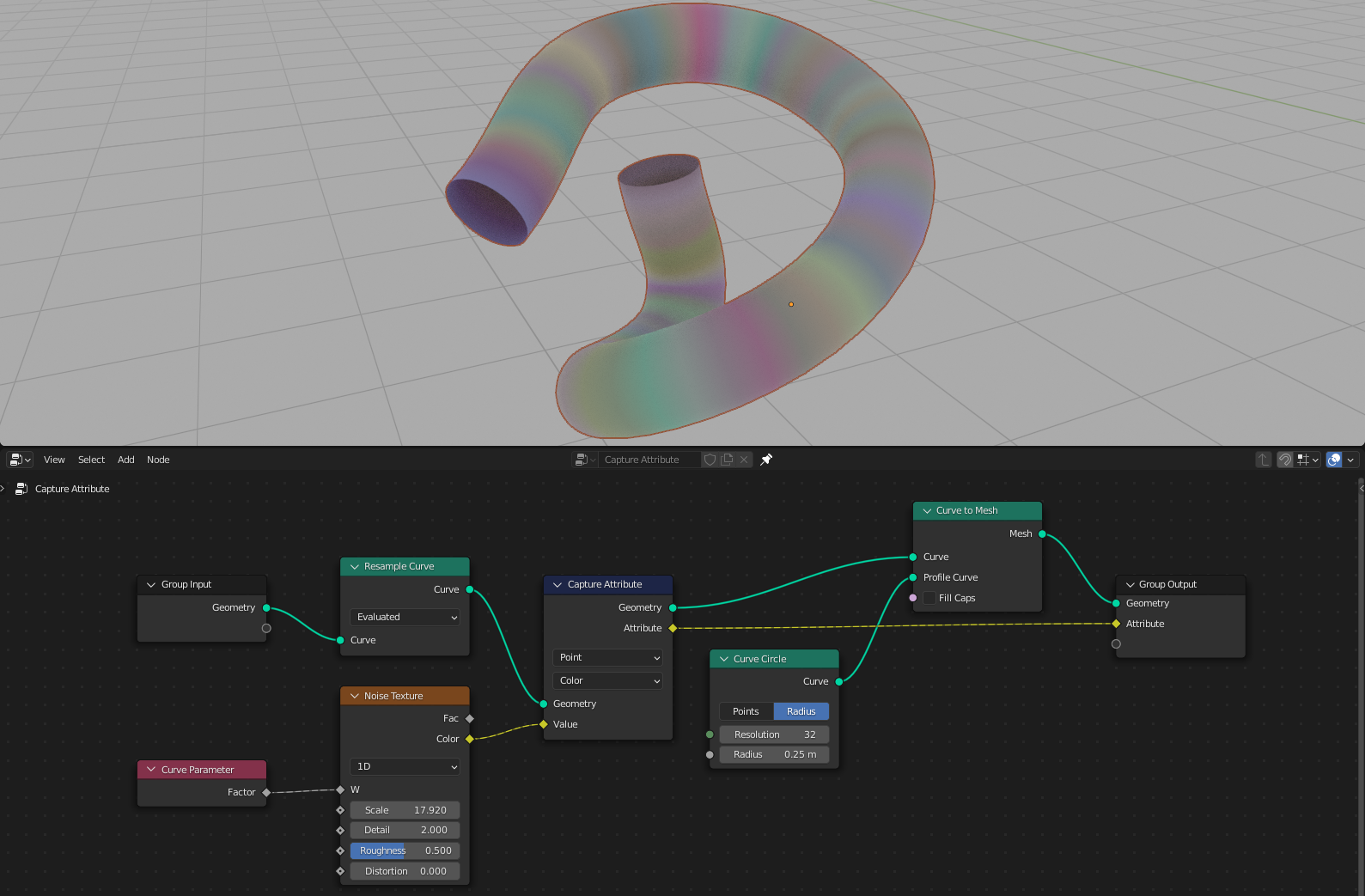

Här utvärderas en brustextur längs kurvans bana i en dimension och renderas med en shader. Capture-noden behövs eftersom utdata från Kurva till nätnod inte har någon ”kurvparameter”, eftersom det är ett mesh och inte en kurva. Därför måste Spline Parameter Node utvärderas medan geometrin fortfarande är en kurva.
Internt, efter att brustexturen har utvärderats på kurvan, kopieras den automatiskt till mesh-resultatet för Curve to Mesh-noden. Detta innebär att överallt där Attribute-utdata från denna nod kan anslutas längs samma ström av geometrinoder, kommer det interna attributet att vara tillgängligt.
