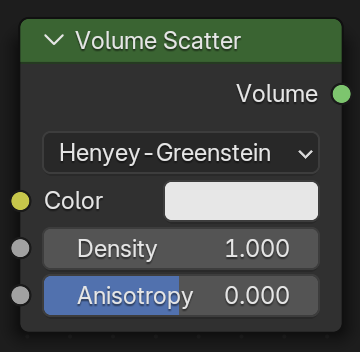

Dispersió del volum¶

El node Dispersió de volum permet dispersar la llum a mesura que travessa el volum. Un ús típic seria afegir boira a una escena. També es pot utilitzar amb el node Absorció de volum per crear fum.

Entrades¶

Color: Coeficients de dispersió per canal de color.
Densitat: La densitat de l’efecte dispersió.
Anisotropia Henyey-Greenstein Draine: Controla la quantitat relativa de dispersió endavant i endarrere.
IDR Fournier-Forand: Índex de refracció de les partícules de dispersió respecte de l’aigua. Les aigües oceàniques oscil·len general entre 1,0 i 1,2, mentre que les aigües tèrboles amb una densitat de partícules més alta tenen IDRs més alts.
Retrodispersió Fournier-Forand: Fracció de la llum que es dispersa cap enrere. La majoria de les partícules oceàniques tenen valors de retrodispersió entre 0,001 (p. ex. fitoplàncton molt gran) i 0,1 (p. ex. partícules minerals molt petites), l’aigua pura té una retrodispersió de 0,5. Valors extrets de Ocean Optics Web Book.
Alfa Draine: Factor de fusió entre les funcions de fase de Henyey-Greenstein (\(\alpha = 0\)) I Cornette i Shanks (\(\alpha = 1\)).
Diametre Mie: Diàmetre de les partícules d’aspecció en µm.

Propietats¶

Fase

Funció de fase de dispersió del volum.

Henyey-Greenstein:: Funció de fase simple àmpliament usada i útil per a les aproximacions a la dispersió de teixits biològics.
Fournier-Forand:: Adequat per modelar la dispersió de la llum en entorns submarins (Només amb Cycles).
Draine:: Adequat per modelar la dispersió de la llum en la pols interestel·lar (Només amb Cycles).
Rayleigh:: Descriu la dispersió de partícules amb una mida inferior a la longitud d’ona de la llum, com ara la dispersió de la llum solar a l’atmosfera terrestre (Només amb Cycles).
Mie:: Descriu la dispersió de partícules amb una mida superior a la longitud d’ona de la llum, com ara quan hi ha núvol i boira (Només amb Cycles).

Truc

Aquestes funcions de fase es poden combinar mitjançant un Aspector mescla.

Funció de dispersió de volum en escala logarítmica. — Fase de dispersió volumètrica en funció dels angles entre la direcció d’entrada i la de sortida, en escala logarítmica. La llum ve del costat esquerre.¶

Sortides¶

Volum: La sortida de l’Aspector de volum s’ha de connectar amb L’entrada de volum del node d’Egressió de Material o del Món.

Exemples¶

../../../_images/render_shader-nodes_shader_volume-scatter_example.png — Exemple de Dispersió de volum.¶
