Quadriculat¶
L’Editor de quadriculat es fa servir per inspeccionar els atributs de geometria de l’objecte actiu típicament per depurar nodes de geometria.

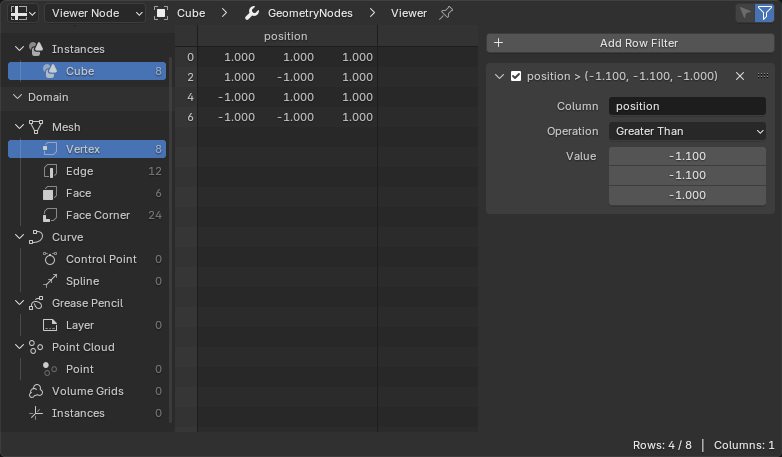

L’editor de Quadriculat.¶
Capçalera¶
- Estat d’avaluació de l’objecte
L’estat per al que es visualitzen les dades.
- Avaluat:
Mostra les dades de l’objecte amb tots els modificadors aplicats.
- Original:
Mostra les dades de l’objecte original sense cap modificador aplicat.
- Node Visor:
Visualitza les dades que se subministren al Node Visor actiu.
Podeu també permutar entre Evaluats i Node visor clicant la icona de l’ull al capçal del Node visor.
- Engrunes guia
Mostra el nom de l’objecte actiu i (si el Estat d’avaluació d’objecte està posat a Node visor) el nom del. modificador de Nodes de geometria i el Node visor actiu.
Podeu clicar una de les fletxes d’entre els noms per amagar el modificador.
- Permutar fixació
Cliqueu per Bloquejar l’editor a l objecte actualment actiu i manteniu-lo visualitzant les dades d’aquest objecte inclús si esdevé actiu un altre objecte. Cliqueu de nou per desbloquejar.
- Només els seleccionats
Aquesta opció només està disponible si l’objecte està en Mode edició. Quan està marcada, només es mostraran les dades dels elements de geometria seleccionats.
- Usar filtre
Si és que cal usar els filtres que es defineixen a la Barra lateral (vegeu més avall).
Regió principal¶
La vista principal mostra el quadriculat en curs. Els noms de columna i índexs de fila romanen visibles mentres es rodola verticalment o horitzontalment.
Nota
Els consells d’eina donen més detalls sobre el valor, depenent del tipu. Per exemple, els atributs Color en bytes es mostren com a números de coma flotant lineals de l’escena, però els propis valors enters es mostren en sobrerondar els valors de flotant, i els valors d’atribut de Matriu només es mostren en consells d’eina.
Regió de la sèrie de dades¶
Amb la regió de mà esquerra podeu decidir les dades de què visualitzar-hi. L’arbre del capdamunt us permet d’escollir de la jerarquia de geometries, com ara una malla de dins d’una instància. L’arbre del capdavall us deixa escollir un domini, com ara vèrtexs de malla o splines de corba.
Cada element de l’arbre mostra el nombre d’elements que inclou a dins.
Barra d’estat¶
La barra d’estat mostra quantes files i columnes hi ha i quantes en queden després del filtrat.
