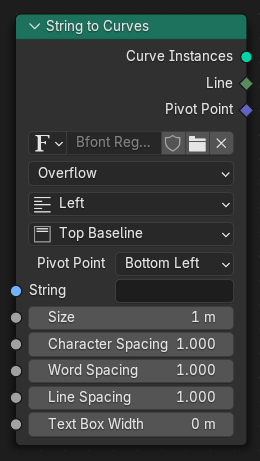

Node cadena a corbes¶
El Cadena a corbes converteix una cadena en instàncies de corba. Cada caràcter únic utilitzat en la cadena es converteix una vegada en una corba, i els usos posteriors d’aquest caràcter són més instàncies de la mateixa geometria.
Això fa que el processament de la geometria de sortida sigui molt eficient, ja que cada caràcter únic només s’ha de processar una vegada. No obstant això, significa que el resultat serà el mateix per a cada cas del mateix caràcter. Per a processar cada caràcter individualment, es pot utilitzar Node realitzar instàncies.
Truc
Inspecció de born es pot utilitzar per a veure el valor de la ingressió de cadena utilitzada quan ja s’ha avaluat el node, mantenint el ratolí per sobre del born.
Entrades¶
- Cadena
Ingressió estàndard de cadena.
- Mida
La mida de cada caràcter. Els valors de les altres ingressions s’escalaran a aquest valor.
- Espaiat de caràcters
Un factor pel qual l’espai entre cada caràcter (interlletratge) s’escala en l’eix X.
- Espaiat de paraules
Un factor pel qual l’espai en blanc entre paraules s’escala en l’eix X.
- Espaiat entre línies
La distància entre les diferents línies a l’egressió. Escalat per la ingressió Mida.
- Amplada de quadre de text
L’amplada màxima de cada línia, encara que no s’ajustaran paraules individuals.
- Alçada de quadre de text
Alçada màxima per a totes les línies del text.
Propietats¶
- Tipografia
Glif de tipograpfia utilitzat per a generar la corba.
- Desbordament
- Desbordament:
Ajusta el text a la Amplada de quadre de text.
- Escalar per encaixar:
Escala la mida del text per a ajustar-la a la Amplada de quadre de text i a la Alçada de quadre de text.
- Escapçar:
Només egressa caràcters de text que encaixin dins l’amplada i l’alçada, basant-se en la ingressió Mida. Qualsevol part de la cadena que no s’ajusti es mou a la sortida Romanent.
- Alineació
- Esquerra:
Alinea el text a l’esquerra.
- Centre:
Alinea el text al centre.
- Dreta:
Alinea el text a la dreta.
- Justifica:
Alinea el text a dreta i esquerra.
- Justificar:
Alinea el text cap a l’esquerra i cap a la dreta amb un espaiat de caràcters igual.
- Y d’alineació
- Capdamunt:
Alinea el text de la part superior.
- Línia base superior:
Alinea el text a la línia de base superior.
- Mitjà:
Alinea el text al mig.
- Línia de base inferior:
Alinea el text a la línia de base inferior.
- Capdavall:
Alinea el text a la part inferior.
- Punt de pivot
Controla on hi ha el Punt de pivot de l’egressió per cada caràcter.
- Punt mitjà:
Col·loca els punts de pivot al centre dels límits de cada caràcter.
- Superior esquerra:
Col·loca els punts de pivot a la part superior esquerra dels límits de cada caràcter.
- Centre superior:
Col·loca els punts de pivot al mig de la part superior dels límits de cada caràcter.
- Superior dreta:
Col·loca els punts de picat a la part superior dreta dels límits de cada caràcter.
- Inferior esquerra:
Col·loca els punts de pivot a la part inferior esquerra dels límits de cada caràcter.
- Inferior centre:
Col·loca els punts de pivot al mig de la part inferior dels límits de cada caràcter.
- Inferior dreta:
Col·loca els punts de pivot a la part inferior dreta dels límits de cada caràcter.
Sortides¶
- Instàncies de corba
Geometria d’instàncies de corba.
- Romanent
La part del text que no s’ha ajustat al quadre descrit per les ingressions de Alçada de quadre de text i Amplada de quadre de text. Només s’utilitza en el mode de desbordament Truncar.
- Línia
Un camp d’atribut que conté l’índex de línia de cada caràcter (al domini d’instància).
- Punt de pivot
Egressa de la ubicació descrita pel desplegable Punt de pivot a l’espai local de cada instància.
Exemples¶
El node es pot utilitzar per fer quadres de text desbordants. Aquí, el text que no s’ajusti al quadre de text de mida fixa del primer node es passa a un node Cadena a corbes separat. I finalment s’hi afegeix amb un node Escalar a encaix.
