Nút Quan Sát (Viewer Node)¶
The Viewer node allows viewing data from inside a geometry node group in the Spreadsheet Editor and the 3D Viewport.
Any geometry connected can be visualized in the viewport and its attribute values can be read in the spreadsheet.
Ghi chú
This node cannot be used in the Tool context—only in the Modifier context.
Cách Sử Dụng (Usage)¶
Kích Hoạt và Giải Hoạt (Activation and Deactivation)¶
Using Shift-Ctrl-LMB on any node or socket connects it to the viewer and makes it active. Using the same shortcut on empty space in the node editor makes deactivates the active viewer. When the active viewer is not visible anymore (e.g. another object is selected, or the current node group is exited), it is deactivated. The icon in the viewer node header can also be used to activate and deactivate it.
In the viewport, the Show Viewer option can turn off the viewer node visualization completely in order to see the final output of the object's evaluation instead.
Trực Quan Hóa Thuộc Tính (Attribute Visualization)¶

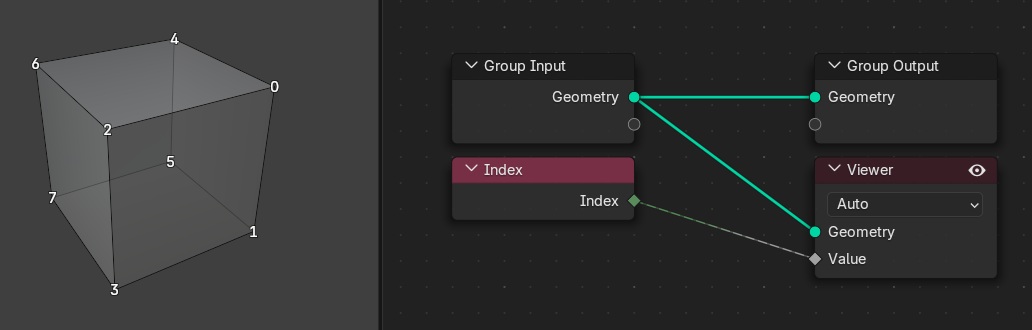

When the viewer has a geometry and a separate value input connected, the values can be visualized with a viewport overlays. When possible, the attribute domain is used to visualize the data is determined automatically. Otherwise, the viewer node falls back to the face corner domain on meshes and the point domain on curves. When necessary, the domain can be chosen manually.
The spreadsheet now only shows the "Viewer" column for the domain that is selected in the Viewer node.
Đính Ghim (Pinning)¶
It can be helpful to pin a specific viewer node in the spreadsheet. When pinned, the spreadsheet still references the viewer node even when it becomes inactive.
Đầu Vào (Inputs)¶
- Hình Học (Geometry)
Hình học sẽ được hiển thị trong Bảng Tính.
- Value (Giá Trị)
Trường được đánh giá trên hình học. Kiểu cho giá trị này sẽ được chọn tự động khi nhấn phím tắt để liên kết đầu ra. Song, nếu kiểu phải được điều chỉnh một cách thủ công, thì nó có sẵn trong Thanh Bên của trình biên soạn nút.
Tính Chất (Properties)¶
- Kiểu Dữ Liệu (Data Type)
The data type used to evaluate the Value input, visible in the node side-bar.
- Phạm Vi (Domain)
phạm vi thuộc tính (attribute domain) được sử dụng để tính toán "Giá Trị" cung cấp ở đầu vào. Tùy chọn "Tự Động" sẽ lựa chọn phạm vi một cách tự động dựa trên các nút kết nối.
Đầu Ra (Outputs)¶
Nút này không có đầu ra.
