BSDF Principista¶
El sombreador BSDF Principista que combina múltiples capas en un nodo sencillo de usar. Es capaz de representar una gran variedad de materiales.
Está basado en el modelo de sombreado de superficies OpenPBR y proporciona parámetros compatibles con sombreadores PBR de similares características encontrados en otros programas, tales como los de Disney o el Standard. Será posible vincular directamente texturas (pintadas o capturadas de programas como Substance Painter) a los conectores de entrada correspondientes de este sombreador.
Capas¶
La capa base es una mezcla entre los componentes metal, difusión, transluminiscencia y transmisión. La mayoría de los materiales usarán al menos uno de estos componentes, y será posible mezclarlos de manera controlada.
El componente metálico es opaco y siempre reflejará la luz. El componente de difusión es opaco, mientras que el de transluminiscencia también involucrará la dispersión de la luz por debajo de la superficie. Tanto el componente de difusión, como el de transluminiscencia se encuentran por debajo de una capa de especularidad (reflectividad). El componente de transmisión, incluye tanto reflectividad como refracciones.
Por encima de todas estas capas base, hay una capa opcional de barniz reflectivo. Y, finalmente, una capa de brillo tangencial se encuentra por encima de todas ellas, para agregar un efecto aterciopelado o de polvo.
También será posible agregar emisión de luz. La luz será emitida por debajo de las capas de barniz reflectivo y brillo tangencial, posibilitando así modelar, por ejemplo, paneles emisores (luces o pantallas) con un recubrimiento protector o cubiertos de polvo.
Entradas¶
- Color Base
El color general del material, usado para la difusión, la transluminiscencia, el metal y la transmisión.
Varios tipos de materiales con el mismo Color base¶
- Rugosidad
Especifica la rugosidad de las microfacetas de la superficie, para definir la reflexión especular y la transmisión. Un valor de 0.0 producirá una reflexión perfectamente definida, mientras que 1.0 producirá una reflexión difusa.
Rugosidad de 0.0 a 1.0¶
- Metálico
Un valor que mezcla entre un modelo de material dieléctrico y uno metálico. En 0.0 (dieléctrico) el material se compone de una capa base de difusión o transmisión, con una capa de reflexión especular por encima. En 1.0 el material producirá una reflexión completamente especular, teñida por el Color base, sin ninguna clase de reflexión difusa o transmisión.
Metálico de 0.0 a 1.0¶
- IR
Índice de refracción (IR) para la reflexión especular y transmisión. Para la mayoría de materiales, el IR se encontrará entre 1.0 (vacío y aire) y 4.0 (germanio). El valor predefinido de 1.5 es una buena aproximación para el vidrio.
IR de 1.0 a 2.0¶
- Alfa
Controla la transparencia de la superficie, con 1.0 siendo completamente opaca. Estará usualmente conectada a la salida de Alfa de un nodo de textura de Imagen.
Alfa de 0.0 a 1.0¶
- Normal
Controla las normales de las capas base.
Difusión¶
- Rugosidad sólo en Cycles
Rugosidad de la superficie; 0.0 producirá una reflexión Lambertiana estándar, valores mayores activarán una difusión de tipo BSDF Oren-Nayar.
Transluminiscencia¶
La Transluminiscencia es usada para representar materiales tales como piel, leche o cera. La luz se dispersará por debajo de la superficie para crear un sombreado de apariencia suave.
- Método
Método de procesamiento para simular la Transluminiscencia.
- Christensen-Burley:
Una aproximación a una dispersión volumétrica basada en principios físicos. Este método es menos preciso que Camino aleatorio, sin embargo en algunas situaciones producirá menos ruido en menos tiempo.
- Camino aleatorio:

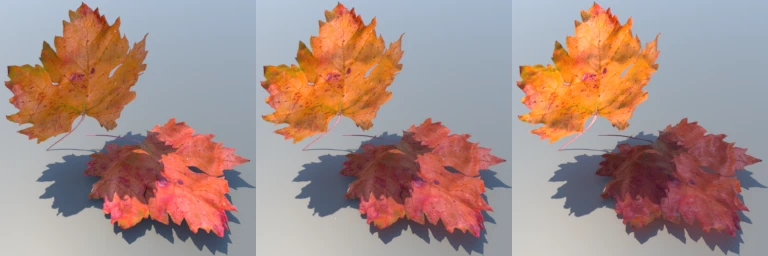

sólo en Cycles Produce resultados precisos en objetos delgados y curvos. Camino aleatorio calculará una dispersión volumétrica real por debajo de la superficie de la malla, lo que significa que funcionará mejor en mallas cerradas. Caras superpuestas y huecos en la malla producirán problemas en el cálculo.
- Camino aleatorio (Piel):
sólo en Cycles Un método de Camino aleatorio optimizado para el procesamiento de piel. El radio será ajustado automáticamente basándose en la textura de color; la dirección de entrada de la dispersión usará una mezcla de transmisión difusa y especular, con su propio valor de IR. Esto tenderá a preservar mejor el detalle y el color de la superficie, siendo así capaz de asemejarse más a ejemplos reales de piel.
- Influencia
Permite mezclar entre una superficie difusa y una transluminiscente. Normalmente debería ser cero (completamente difusa) o uno (completamente transluminiscente).
Intensidad de 0.0 a 1.0¶
- Radio
Factor de distancia que, multiplicado por la Escala, determinará el radio que la luz podrá atravesar por debajo de la superficie, para cada canal de color. Una radio mayor producirá una apariencia más suave, debido a que la luz se filtrará hacia las áreas en sombra y a través del objeto. La distancia de dispersión se especificará de forma separada para cada canal RVA, para posibilitar recrear materiales tales como piel, en los cuales la luz roja se dispersa más que los otros dos componentes. Los valores X, Y, Z serán mapeados respectivamente a valores de R, V, A.
Radio desde blanco hasta rojo¶
- Escala
Escala que, multiplicada por cada factor de radio, determinará el radio de dispersión para cada componente de color.
Escala de 0 cm a 50 cm¶
- IR sólo en Cycles
Índice de refracción (IR) usado para los rayos que ingresan al componente subsuperficial. Podrá ser definido a un valor distinto al del IR global, para simular las distintas capas de piel.
IR de 1.0 a 2.0¶
- Anisotropía sólo en Cycles
Direccionalidad de la dispersión volumétrica dentro del medio subsuperficial. Un valor de cero producirá una dispersión equivalente en todas direcciones, mientras que con valores mayores se producirá una mayor dispersión hacia adelante. Por ejemplo, el valor de dispersión de la piel real ha sido medido, presentando una anisotropía de 0.8.
Anisotropía de 0.0 a 1.0¶
Especularidad¶
Controles que afectan tanto al componente metálico como a la capa de reflejo especular que se encuentra por encima de los componentes de difusión y de transluminiscencia.
- Distribución
Tipo de distribución de microfacetas a usar.
- GGX:
Un método más rápido que GGX con dispersión múltiple pero con una menor precisión física.
- GGX con dispersión múltiple:
Toma en cuenta múltiples eventos de dispersión entre microfacetas. Esto produce un resultado que conserva mejor la energía, aunque en algunas ocasiones podrá ser percibido como excesivamente oscuro.
- Nivel de IR especular
Ajuste que se aplicará al valor general de (IR) para aumentar o disminuir la intensidad de la capa de especularidad. 0.5 representará la ausencia de ajuste, 0 eliminará todas las reflexiones, 1 duplicará su intensidad (en el ángulo de incidencia normal a la superficie).
Esta opción está diseñada para poder texturizar el IR y la cantidad de reflexión especular de una forma práctica.
Nivel de IR de 0.0 a 1.0¶
- Tinte
Tinte de color para las reflexiones especulares y metálicas.
En reflexiones no metálicas, proporciona un medio de control artístico sobre el color de las reflexiones especulares con incidencia normal, mientras que las de incidencia tangencial permanecerán blancas. En la realidad la reflexión especular no metálica es completamente blanca.
En materiales metálicos, tiñe los bordes para simular IR complejos, como los encontrados en materiales tales como el oro o el cobre.
Tinte, de blanco a naranja¶
- Anisotropía sólo en Cycles
Cantidad de anisotropía para la reflexión especular. Valores mayores (positivos) producirán brillos especulares alargados en dirección tangencial; valores negativos producirán brillos especulares alargados en dirección perpendicular a la dirección tangencial.
Anisotropía de 0.0 a 1.0¶
- Rotación de anisotropía sólo en Cycles
Permite rotar la dirección de la anisotropía, con un valor de 1.0 produciendo un círculo completo.
Compared to the Glossy BSDF node, the direction of highlight elongation is rotated by 90°. Add 0.25 to the value to correct.
Rotación de anisotropía de 0.0 a 1.0¶
- Tangente
Controla la dirección de la tangente para la Anisotropía.
Transmisión¶
La transmisión es usada para recrear materiales como vidrio y líquidos, en donde la superficie tanto refleja la luz hacia afuera, como la transmite hacia el interior del objeto
- Influencia
Permite mezclar entre una superficie completamente opaca y una completamente transmisiva.
Intensidad de 0.0 a 1.0¶
Barniz¶
Es una capa reflectiva por encima del material base para simular, por ejemplo, barniz, laca o pintura de automóvil.
- Influencia
Controla la intensidad de la capa de barniz, tanto del reflejo como del tinte. Normalmente debería ser cero o uno, para producir un material físicamente correcto, pero podrá ser texturizada para variar la cantidad de barniz a lo largo de la superficie.
Intensidad de 0.0 a 1.0¶
- Rugosidad
Rugosidad de la capa de barniz.
Rugosidad de 0.0 a 1.0¶
- IR
Índice de refracción (IR) de la capa de barniz. Afectará tanto a su reflectividad como al decaimiento del tinte de la capa.
IR de 1.0 a 2.0¶
- Tinte
Agrega un tinte de color a la capa de barniz, modelando la absorción de color en la capa. La saturación aumentará en ángulos más tangenciales, a medida que la luz viaje más a través del barniz, y dependiendo el valor de IR.
Tinte, de blanco a azul¶
- Normal
Controla las normales de la capa de barniz, por ejemplo para agregar un recubrimiento suave sobre una superficie rugosa.
Brillo tangencial¶
El brillo tangencial permite simular fibras muy pequeñas sobre la superficie. En prendas de vestimenta esto permitirá agregar una reflexión aterciopelada suave, sobre las secciones tangenciales. Usando niveles altos de rugosidad, también podrá ser usado para simular polvo sobre cualquier tipo de material reflectivo.
Emisión¶
Permite la emisión de luz desde la superficie.
- Color
Color de la luz emitida desde la superficie.
Variaciones del color de emisión¶
- Intensidad
Intensidad de la luz emitida. Un valor de 1.0 asegurará que el objeto en la imagen tenga exactamente el mismo color definido en la opción Color de emisión (es decir, hará que su sombreado sea totalmente “plano”).
Intensidad de 0.0 a 10.0¶
Película delgada sólo en Cycles¶
Película delgada simula el efecto de interferencia de una película delgada ubicada sobre el material. Esto causará que la reflexión especular se colorice de una manera que dependerá fuertemente del ángulo de visión, así como del grosor y el índice de refracción (IR) de la película y del material en sí mismo.
Este efecto se aprecia normalmente en películas de aceite, burbujas de jabón o láminas de vidrio. Si bien su influencia será más obvia en los brillos especulares, también afectará a la transmisión.
Nota
La interferencia de película delgada actualmente sólo será aplicada a materiales dieléctricos. El soporte para películas delgadas sobre materiales metálicos está planificado para el futuro.
- Grosor
El grosor de la película, expresado en nanómetros. Un valor de 0 desactivará la simulación. El efecto de interferencia será más fuerte entre aproximadamente 100 y 1000 nanómetros, dado que estos valores son cercanos a las longitudes de ondas de la luz visible.
- IR
Índice de refracción (IR) de la película delgada. El rango común para este valor será entre 1.0 (vacío y aire) y aproximadamente 2.0, aunque en algunos materiales pueda alcanzar valores mayores. El valor predefinido de 1.33 resultará una buena aproximación para agua. Nótese que cuando el valor se encuentre definido en 1.0 o en el mismo valor del IR principal del material, el efecto de película delgada desaparecerá, dado que la misma se fundirá ópticamente con el aire o con el propio material, respectivamente.
Salidas¶
- BSDF
Salida estándar de sombreador.
