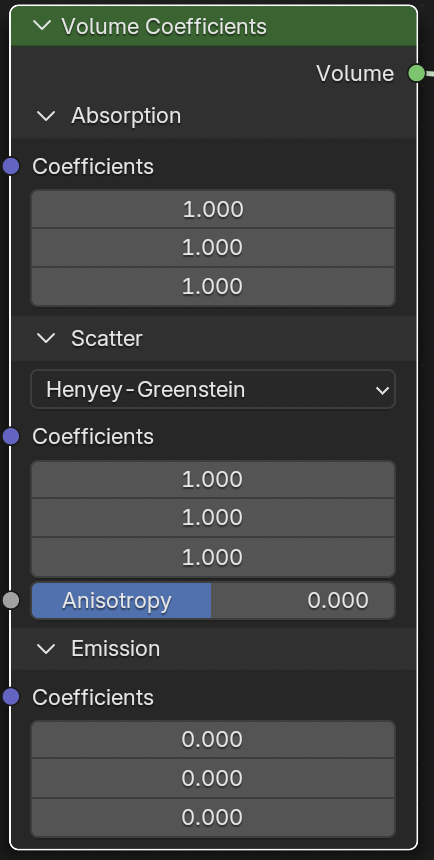

Коэффициенты объёма (volume coefficients)

Нода „Volume Coefficients“ моделирует три физических процесса в объёме: поглощение, рассеивание и излучение, представленные их коэффициентами. Обычно используется для включения значений, полученных в результате реальных измерений.

Входы (inputs)

Поглощение (absorption)

Коэффициенты (coefficients)

Плотность вероятности на один цветовой канал, что свет поглощается на единицу расстояния, пройденного в среде. Эквивалентно \((1-\text{Цвет}) \times \text{Плотность}\) в ноде „Volume Absorption“.

Рассеивание (scatter)

Коэффициенты (coefficients)

Плотность вероятности на один цветовой канал события рассеяния наружу, происходящего на единицу расстояния, пройденного в среде. Эквивалентно \(\text{Цвет} \times \text{Плотность}\) в ноде „Volume Scatter“.

Анизотропия (anisotropy) Хеньи-Гринштейн (Henyey-Greenstein) Дрейн (Draine)

Контролирует относительную величину рассеивания назад и вперёд.

Коэффициент преломления (IOR) Фурнье-Форанд (Fournier-Forand)

Индекс преломления рассеивающих частиц относительно воды. Обычные океанские воды имеют диапазон от 1.0 до 1.2, тогда как мутные воды с более высокой плотностью частиц имеют более высокие IOR.

Обратное рассеивание (backscatter) Фурнье-Форанд (Fournier-Forand)

Доля света, рассеянного обратно. Большинство океанических частиц имеют значения обратного рассеивания между 0.001 (например, очень большой фитопланктон) и 0.1 (например, очень маленькие минеральные частицы), чистая вода имеет обратное рассеивание 0.5. Значения взяты из Ocean Optics Web Book.

Альфа (alpha) Дрейн (Draine)

Коэффициент смешивания между фазовыми функциями Хеньи-Гринштейна (\(\alpha = 0\)) и Корнетта-Шенкса (\(\alpha = 1\)).

Диаметр (diameter) Ми (Mie)

Диаметр рассеивающих частиц в микроме́трах.

Примечание

Входы описанные выше такие же, как в ноде Volume Scatter.

Излучение (emission)

Коэффициенты (coefficients)

Излучаемое сияние на один цветовой канал, которое добавляется к лучу на единицу расстояния. Эквивалентно \(\text{Цвет} \times \text{Сила}\) в ноде „Emission“.

Свойства (properties)

Фаза (phase)

Примечание

Аналогичная фазовая функция, как и в ноде Volume Scatter.

Фазовая функция объёмного рассеивания.

Хеньи-Гринштейн (Henyey-Greenstein):

Простая и широко используемая фазовая функция, полезная для аппроксимации рассеивания в биологических тканях.

Фурнье-Форанд (Fournier-Forand):

Только Cycles Подходит для моделирования рассеивания света в подводной среде.

Дрейн (Draine):

Только Cycles Подходит для моделирования рассеивания межзвёздной пыли.

Рэлей (Rayleigh):

Только Cycles Описывает рассеивание частицами, размер которых меньше длины волны света, например при рассеивании солнечного света в атмосфере Земли.

Ми (Mie):

Только Cycles Описывает рассеивание частицами, размер которых превышает длину волны света, такими как облака и туман.

Выходы (outputs)

Объём* (volume)

Выход „Volume“ должен быть подключён ко входу „Volume“ ноды Material Output или World Output.
