Nœud Viewer

Le nœud Viewer.

Le nœud Viewer permet de visualiser les données à l’intérieur d’un groupe de nœuds de géométrie dans le Spreadsheet Editor et la fenêtre 3D.

Toute géométrie connectée peut être visualisée dans la fenêtre et ses valeurs d’attribut peuvent être lues dans la feuille de calcul.

Note

Ce nœud ne peut pas être utilisé dans le Tool context, uniquement dans le contexte Modificateur.

Utilisation

Activation et désactivation

L’utilisation de Maj-Ctrl-LMB sur n’importe quel nœud ou socket le connecte à la visionneuse et le rend actif. L’utilisation du même raccourci sur un espace vide dans l’éditeur de nœuds désactive la visionneuse active. Lorsque le visualiseur actif n’est plus visible (par exemple, un autre objet est sélectionné ou le groupe de nœuds actuel est quitté), il est désactivé. L’icône dans l’en-tête du nœud du visualiseur peut également être utilisée pour l’activer et le désactiver.

Dans la fenêtre, l’option Show Viewer (Afficher la visionneuse) peut désactiver complètement la visualisation du nœud de la visionneuse afin de voir à la place la sortie finale de l’évaluation de l’objet.

Visualisation des attributs

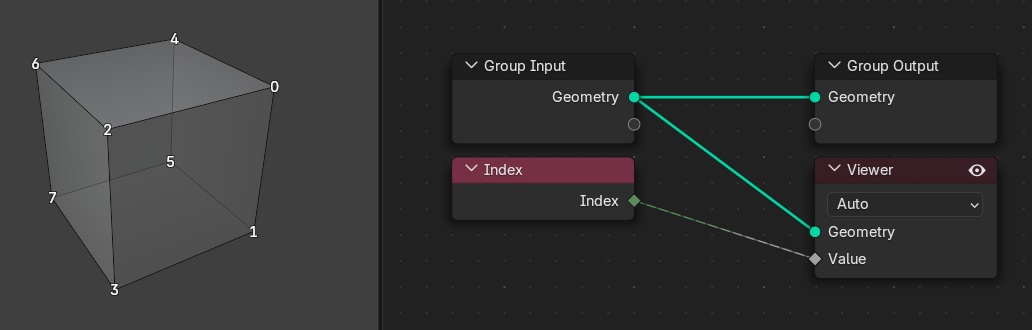

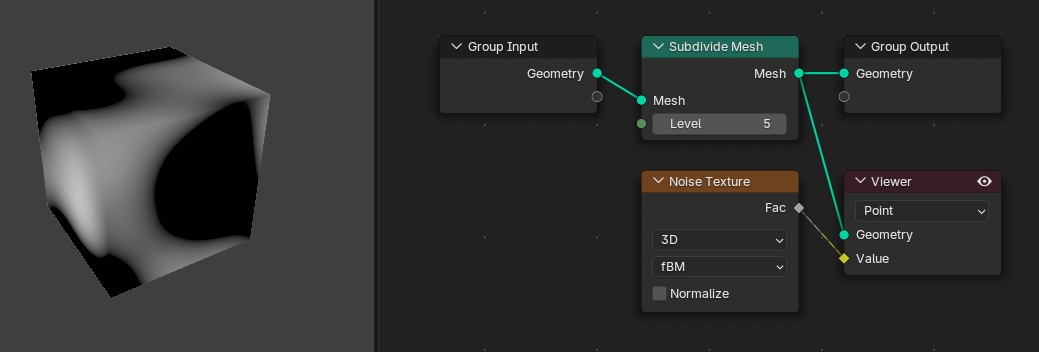

Lorsque le visualiseur a une géométrie et une entrée de valeur distinctes connectées, les valeurs peuvent être visualisées avec des viewport overlays. Lorsque cela est possible, le attribute domain utilisé pour visualiser les données est déterminé automatiquement. Sinon, le nœud visualiseur retombe dans le domaine des coins de face sur les maillages et au domaine des points sur les courbes. Si nécessaire, le domaine peut être choisi manuellement.

La feuille de calcul affiche désormais uniquement la colonne “Viewer” pour le domaine sélectionné dans le nœud Viewer.

Épinglage

Il peut être utile d’épingler un nœud de visualisation spécifique dans la feuille de calcul. Lorsqu’elle est épinglée, la feuille de calcul fait toujours référence au nœud du visualiseur même lorsqu’il devient inactif.

Inputs

Géométrie

Géométrie qui sera affichée dans la feuille de calcul (Spreadsheet).

Value

Champ à évaluer sur la géométrie. Le type de cette valeur est choisi automatiquement lorsque le raccourci clavier pour lier une sortie est appuyé. Cependant, si le type doit être ajusté manuellement, il est disponible dans la barre latérale de l’éditeur de nœuds.

Properties

Data Type

Le type de données utilisé pour évaluer l’entrée Value, visible dans le nœud barre latérale.

Domaine

Le domaine attributaire utilisé pour évaluer l’entrée Value. L’option Auto choisit automatiquement le domaine en fonction des nœuds connectés.

Outputs

Ce nœud n’a pas de sorties.
