Funcionalitats dels aparells generats

Després de la generació d’un aparell humà, s’afegirà un nou esquelet a la vostra escena anomenat rig (aparell). Aquest és l’aparell de personatge que heu generat a partir del metaaparell humà i contindrà totes les funcionalitats.

Funcionalitats habituals

Plafons de la IU dels aparells

L’aparell generat s’acompanya d’un protocol que implementa un conjunt de plafons que apareixen a la pestanya d’elements de la barra lateral de la vista 3D quan un os pertanyent a l’aparell generat està actiu.

Paràmetres de precuinat d’aparell

Aquest plafó es mostra si l’esquelet té una Acció activa i l’utilitzen els operadors que apliquen una operació a diverses fotofites.

Precuinar tots els fotogrames amb fites

Quan està habilitada, l’operador calcula i crea fotofites amb el resultat per a cada fotograma que tingui una fita per a qualsevol dels ossos, a diferència dels només pertinents.

Limitar interval de fotogrames

Quan està habilitada, l’operador es limita a un interval de fotogrames concret.

Inici, final

Especifica l’interval de fotogrames a processar.

Obtenir interval de fotogrames

Determina l’interval de fotogrames de precuinat des de l’interval de fotogrames de l’escena.

Propietats principals de l’aparell

Aquest plafó mostra propietats i operadors pertinents als ossos seleccionats.

Capes d’aparellat

Aquest plafó conté botons per permutar la visibilitat de les col·leccions d’ossos.

La disposició i les etiquetes dels botons es defineixen al tauler de metaaparell IU de col·lecció d’ossos.

Controls habituals

Els aparells de Rigify es munten a partir de components estandarditzats anomenats metaaparells, que s’uneixen en una jerarquia pare-fill. Encara que el comportament precís de cada subaparell ve determinat per la seva implementació, hi ha certes convencions que molts segueixen.

Os arrel

Cada aparell de Rigify té un os anomenat root (arrel), que fa de pare per a tots els ossos de l’aparell. Està assignat a una col·lecció d’ossos anomenada «Root». A menys que el metaaparell tingui un os personalitzat amb aquest nom, se’l posiciona a l’origen de l’objecte aparell. El giny que li pertoca sembla un cercle amb quatre protrusions en forma de fletxa.

Director d’extreminats

Molts subaparells semblants a extremitats tenen un os en forma d’engranatge a la seva base.

Aquest os es pot utilitzar en alguns casos per transformar tot el subaparell com a unitat rígida i també s’utilitza com a contenidor per a les seves propietats a mida que es mostren al plafó Propietats principals d’aparell. Si busqueu a l’editor de gràfiques els valors animats de les propietats, és probable que aquest sigui l’os amb què mirar-les.

Com a excepció, si diversos controls del sub-aparell necessiten la seva pròpia còpia conceptualment de la mateixa propietat, es pot col·locar directament en aquests controls.

Controls de retocat

En l’esquema de colors per defecte, aquests controls semblen esferes blaves i són la capa de control final per sobre dels propis ossos deformants.

Els ajustasment queden subordinats a la posició general de l’extremitat CI o CO, però es poden separar, torçar i escalar lliurement, fins i tot assolint formes d’extremitats virtualment impossibles.

Ajustament de goma

Alguns sub-aparells proporcionen un lliscador a les Propietats principals d’aparell quan se seleccionen els ajustaments i aquest controla el suavitzat d’articulació de l’Os doblegable en aquella posició. Quan és zero, l’articulació es deforma amb un doblec sobtat, mentre que si es posa a 1 fa que la transició sigui suau i d’una aparença més semblant al dibuix de còmic d’una mànega de goma.

Pivots personalitzats

Alguns ossos que es poden moure lliurement en l’espai (com els controls CI) es poden acompanyar opcionalment d’un control de pivot personalitzat. Aquests controls s’assemblen a jalons d’eixos senzills amb les línies axials d’eix amb quadrats o creus a les puntes, com el de la imatge de dalt. El control es pot moure lliurement per canviar la ubicació del pivot i després es pot rotar o escalar per transformar l’os referent al voltant del pivot.

Intercanvi entre CI i CO

Un cert nombres de tipus d’aparells ofereixen tant controls CI com CO (vermell per CI i verd per CO a la imatge de dalt), amb la possibilitat d’alternar o acoblar-se entre ells.

L’alternança ve controlada per un lliscador a Propietats principals d’aparell, que normalment fusiona entre CI total a 0 i CO complet a 1.

Per acoblar un tipus de controls a la forma de l’altre, es fa mitjançant botons, que formen un grup de tres en la seva versió completa:

• El botó principal fixarà al fotograma en curs i autofitarà el resultat en cas d’estar habilitat.

• El botó Acció precuinarà el canvi en diverses fotofites, segons Configuració de precuinat d’aparell.

• El botó Retirar eliminarà les fotofites dels controls corresponents dins de l’interval de precuinat.

Inversió de paternitat

Alguns controls que es poden moure lliurement, p. ex. sovint els controls de CI, poden tenir un mecanisme per alternar entre un conjunt d’opcions en el seu os pare, incloent-hi l’os arrel o cap ni un.

Aquest mecanisme s’exposa al plafó Propietats principals d’aparellat mitjançant una fila amb tres controls:

• Un botó que presenta un menú desplegable, que permet alternar el pare en el fotograma en curs tot conservant la posició i orientació dels ossos en l’espai món.

• Un camp d’ingressió desplegable que exposa directament la propietat d’intercanviació per a fotofitat i manipulació directa. Si en canvieu el valor, l’os pot fer un salt de posició.

• Un botó per aplicar la posició tot preservant el canvi de paternitat per sobre de l’interval de precuinat de fotofites.

Nota

Quan col·loqueu manualment una restricció Fill de a l’os de control, el pare integrat hauria de canviar a cap ni un.

Extremitats

Les extremitats tenen un os mestre i ajustaments. Depenent de les opcions de metaaparell definides per la usuària, es crearan múltiples segments d’ossos deformants amb ajustaments.

El control de CI pot tenir un pivot personalitzat opcional, així com pivots predefinits addicionals.

Les extremitats de Rigify tenen els controls següents al plafó de la Barra lateral:

CO seguir extremitat Lliscador

Quan està a 1, l’extremitat de CO no girarà amb el tors i, en lloc d’això, conservarà la seva rotació relativa a l’os arrel.

CI-CO Lliscador

Controla si l’extremitat segueix els controls CI o CO, Fusionant entre CI total a 0 i CO total a 1.

Acoblament CI<->CO Botons

Acobla un tipus de control a un altre.

Estirament de CI Lliscador

Fusiona entre l’extremitat estirant-se lliurement amb 1 o amb una longitud màxima limitada amb 0.

Permutar pol Intercanviar

Quan la permutació està Desactivada, l’extremitat de CI farà us del vector del pol rotacional (la fletxa a la base de l’extremitat). Rotar/traslladar/escalar la fletxa controlarà la base de l’extremitat de CI.

Quan el pemutador està Activat, es mostrarà el vector de pol clàssic i s’emprarà per orientar l’extremitat de CI. La fletxa continuarà manipulant l’escala i la ubicació de la base de l’extremitat de CI.

De manera semblant a Inversió de paternitat, la fila inclou botons per convertir la posa en curs entre tipus, o per precuinar l’acció sencera.

Pare de CI Commutador

Commuta el pare efectiu del principal control de CI.

Pare del pol Commutador

Intercanvia el pare efectiu del clàssic control de Pol de CI.

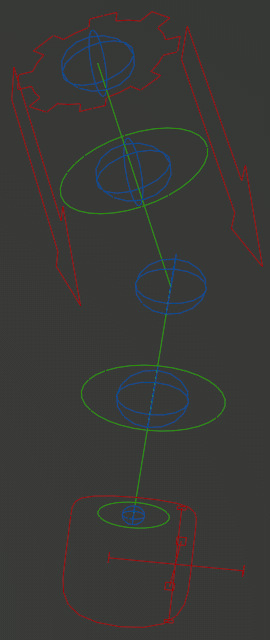

Braços

Els Braços tenen l’estructura de control més senzilla: els controls CI consisteixen en el control CI principal, el control opcional de pivot personalitzat i el control opcional de canell (el cercle doblegat), que pivota preferiblement al voltant de la cua més que no el cap de l’os de la mà.

Al plafó Propietats principals d’aparell no hi ha controls addicionals.

Cames

Les Cames tenen una configuració més complicada, que conté:

Dit de peu CI i CO Opcional

Dos controls CI i CO separats per al dit gros del peu (està activat per defecte als metaaparells integrats i es recomana per tenir acoblaments CI<->CO estables).

Taló de CI

Un control del taló que es pot rotar per desencadenar un gir endavant o endarere, una pendulació lateral, o una guindada del taló.

Dit de peu pivot Opcional

Un control de pivot addicional que rota al voltant de la base del dit gros del peu.

Pivot personalitzat Opcional

Un control de pivot personalitzat.

El plafó de propietats té dues funcions addicionals:

Acoblament CI->CO amb gir Botons

La fixació estàndard CI a CO reinicia les transformacions de tots els controls CI que no siguin el principal. Això no és pràctic d’utilitzar en animacions que impliquin l’ús del control del taló, perquè el gir i el pèndol es plegarien en la transformació del control principal.

Aquesta fixació alternativa intenta deduir la rotació del control del taló per mantenir el control de CI principal paral·lel al pla de terra deduït en base a l’orientació actual del control de CI. L’operador té opcions per especificar quins eixos de rotació ha d’usar per al control de rotació del taló.

Gir de dit del peu Lliscador Opcional

Si està habilitada a la configuració del metaaparell, aquest lliscador es pot utilitzar per controlar si la rotació del taló (excepte el gir enrere) s’aplica a la base o a la punta del dit del peu.

Dits i tentacles

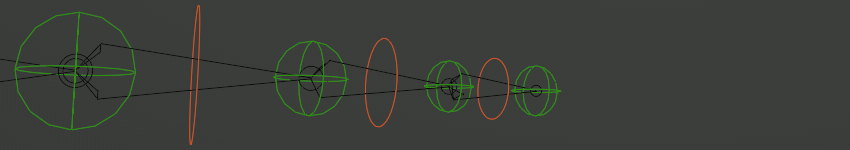

Tentacle simple

El tipus d’aparell més senzill per a un dit o apèndix en general és el sub-aparell tentacle simple. Només té controls i retocs de CI bàsics, amb l’única automatització que inclou la possibilitat de copiar alguns eixos de la rotació local d’un control CI al següent.

Dit avançat

Específicament per als dits, Rigify té un tipus de sub-aparell dit dedicat, que proporciona:

Mestre

Un control mestre (taronja), que es pot utilitzar per rotar el dit en conjunt, així com per doblegar-lo mitjançant l’escalat Y.

Cadena de CO

Cadena de control de CO (verda) que també pot funcionar com a semi-ajustaments que en permetin la translació.

Control CI Opcional

Control de CI per a la punta (vermell).

Nota

La CI d’aquest sub-aparell és rudimentari i funciona com un ajustament per a la CO. La forma d’ús prevista és fer posa del dit amb la CO i, a continuació, habilitar la CI després d’utilitzar l’acoblament CI->CO si és necessari fixar a lloc la punta del dit.

El plafó de propietats conté les funcionalitats següents:

CI de dit Lliscador Opcional

Lliscador de control de la influència de la CI.

Acoblament de CO<->CI Buttons Opcional

Fixa el control de CI a l’extrem del dit o ajusta els controls de CO al resultat de la correcció de CI.

Curvatura Lliscador

Té el mateix efecte que Ajustament de goma a les extremitats, controlant l’efecte mànega de goma estil còmic.

Tentacle spline

Tentacle de spline (Estirar fins encaixar, Xafar i estirar manuals)

Tentacle de spline (Control directe des d’extrem)

El spline tentacle és un aparell avançat per a un apèndix flexible (tentacle) basat en la restricció Spline de CI. Els ossos de control de CI gestionen els punts de control d’una corba spline de Bézier, que al seu torn és seguida per la cadena de CI.

El tentacle es pot generar a partir de tres modes principals:

Estirar fins encaixar

En aquest mode simplíssim, tots els ossos de la cadena de deformació del sub-aparell segueixen la corba i es xafen i s’estiren per conlligar amb la seva longitud.

Xafar i estirar manuals

Aquest mode és gairebé el mateix, però la cadena no s’escala automàticament per conlligar amb la longitud de la corba. Per contra, intenta de cobrir el màxim possible de la corba donada la seva longitud escalada manualment. Si la corba és massa curta, la cadena penjara per s’obre i es redreçarà, però això pot provocar trontolls.

Control directe de punta

Aquest mode és més semblant al comportament de les extremitats de CI: l’os final de la cadena està controlat directament pel control de CI de l’extrem, mentre que els altres ossos de la cadena s’estiren i segueixen la corba per salvar la bretxa.

El subaparell tentacle té els ossos de control següents:

Mestre

El tentacle té el mateix control d’engranatge mestre que d’altres extremitats (es veu com una línia a les imatges).

Inici CI

El control de CI a la base del tentacle, que es pot emprar per controlar la rosca de la base i l’escalat de través i és un dels pares potencialment invertibles possibles per a altres controls de CI.

En el mode Xafar i estirar manual, controla l’escalat uniforme del tentacle en totes direccions.

Inici CI (Extra) Opcional

Controls d’inici addicionals, opcionals i ocults per defecte. Pares invertibles per defecte al control Inici CI. L’escala del control pot afectar opcionalment el gruix de la cadena a través del radi del punt de la corba.

Mitjà CI

Controls per al mig de la corba. Els pares invertibles estan per defecte a Mestre, però es poden assignar als controls Inici CI o Final CI. L’escala del control pot afectar opcionalment el gruix de la cadena a través del radi del punt de la corba.

Final CI (Extra) Opcional

Controls extra d’acabar, opcionals i ocults per defecte. Paternitats invertibles per defecte al control Final CI. L’escala del control pot afectar opcionalment el gruix de la cadena a través del radi del punt de la corba.

El mode Control directe de punta afegeix un control d’acabar addicional al costat dels del mig que no es poden ocultar.

Final CI

Controla l’últim punt de control de la corba i és un dels pares potencials per als altres controls de la cadena.

En mode Control directe de punta també controla directament l’últim os de la cadena.

Final de rosca CI Opcional

Aquest control s’associa visualment a l’últim os de la cadena i ha d’usar rotació d’Euler.

• Estirar fins encaixar: controla la rosca de la punta del tentacle, interpolada amb no res a la base.

• Xafar i estirar manual: també controla l’escalat de la punta del tentacle.

• Control de punta directe: el control no existeix.

Cadena de CO opcional

Si està habilitada, l’aparell té una cadena de control de CO plena alternativa.

El plafó de propietats conté les funcionalitats següents:

Controls inicials/finals Opcional

Si hi ha controls extra, aquesta propietat controla quants d’ells estan visibles i actius.

Quan un control està deshabilitat, es fixa a una posició extremadament propera al punt de control final corresponent, neutralitzant-ne així l’efecte. Per tant, canviar la configuració durant una animació pot provocar salts.

Els botons de sumar i restar poden ajudar a mantenir una transició contínua en una animació mitjançant el fotofitat del canvi de valor de la propietat amb la Interpolació constant i també fixant i fotofitant el propi control a la seva posició “oculta”.

Estimació de rosca final Opcional

En el mode Control directe de punta, la rosca de l’extrem del tentacle es dedueix de l’orientació de forma lliure del control de punta, preferiblement a fer servir un control de rosca a part amb una rotació d’Euler restringida. Tanmateix, per raons tècniques, això només pot donar valors dins de l’interval de 180 graus de neutral.

Un tentacle llarg pot acceptar més enroscament que 180 graus, de manera que cal una circumsolució. Aquesta propietat permet d’especificar una estimació aproximada del valor de rosca (desplaçant efectivament la posició neutra) i l’aparell aplica la correcció automàtica dins dels 180 graus d’aquest valor.

CI-CO, Fixació CI<->CO Opcional

Si els controls de CO estan habilitats, aquests proporcionen la commutació i l’acoblament estàndard de CI-CO.

No obstant això, a diferència d’altres extremitats, per a aquest aparell l’acoblament automàtic de CI a CO només pot ser aproximat i requereix ajustament manual. Per aquest motiu, no s’ofereixen botons per precuinar l’acoblament a un interval de fotofites.

Alternar pare

Intercanvia el pare del control de CI seleccionat.

Espinada, testa i cua

Espinada

El subaparell d'espinada proporciona un control del tors en forma de cub amb una paternitat invertible i controls de malucs i pit en forma de cercles doblegats subordinats a aquest. Es proporcionen controls per ajustar la deformació de baix nivell.

El control del tors es pot acompanyar opcionalment amb un control de pivot personalitzat. L’aparell també pot proporcionar opcionalment un joc complet de controls de CO que estan subordinats als normals simplificats, però per sobre dels ajustaments.

El plafó de propietats de la plataforma per als controls d’espinada també inclou opcions per al cap i/o la cua.

Cap

El subaparell cap s’associa a l’extrem de l’espinada i proporciona controls de rotació per al cap i el coll, així com ajustaments per a un control afinat del coll.

Si el coll té una llargada de tres o més ossos, es proporciona un control per retocs de la flexió translacional del coll (el giny sembla un cercle amb fletxes).

El plafó de propietats conté les opcions següents:

Seguir coll Lliscador

Aquest lliscador controla l’aïllament de les rotacions dels ossos del coll. El coll seguirà l’orientació del tors quan estigui a 0 i del pit quan estigui a 1.

Seguir testa Lliscador

Aquest lliscador controla l’aïllament de les rotacions del cap. El cap seguirà l’orientació del tors quan estigui a 0 i del pit quan estigui a 1.

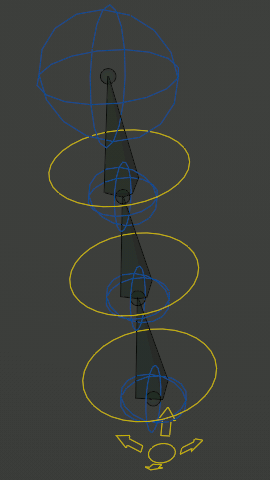

Cua

El subaparell cua s’uneix a l’inici de l’espinada i proporciona controls de CO per a la cua, així com un control mestre que replica la seva rotació local al voltant de certs eixos per tots els ossos individuals.

El plafó de propietats conté les opcions següents:

Seguir cua Lliscador

Aquest lliscador controla l’aïllament de les rotacions de la cua. La cua seguirà l’orientació del tors quan estigui a 0 i dels malucs quan estigui a 1.

Cara

Nota

Aquí es descriu la cara modular de nou estil produïda pel botó de l’operador Actualitzar cara.

Conceptes bàsics

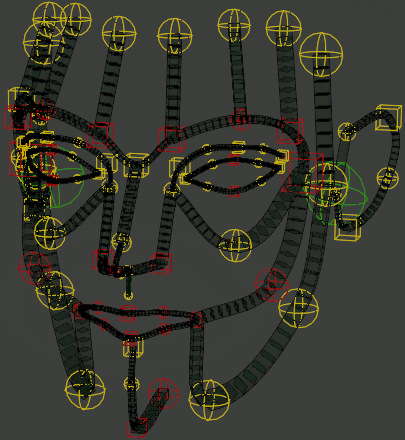

Cadenes d’ossos empellats

El fonament del Rigify cara és una xarxa de cadenes d’ossos doblegables amb controls col·locats a cada extrem dels ossos. Aquests controls afecten tots els ossos que es troben en aquest punt específic.

Quan els controls només es traslladen, les cadenes d’Ossos-D conserven el comportament normal de l’ansa de Bézier automàtica. La rotació i/o l’escalat locals dels controls s’apliquen per damunt d’això.

En el cas de certes cadenes, la transformació dels controls finals i/o intermedis s’interpola a altres controls situats entre ells. En aquests casos, els controls solen tenir diferents colors i/o formes.

A més, certs controls tenen restriccions arbitràries que copien parcialment la transformació dels punts de control propers.

Controladors especialitzats

Algunes zones de la cara, com els ulls o la boca, tenen controladors especialitzats addicionals que apliquen un comportament personalitzat a la part superior de les cadenes i els seus controladors dins de l’àrea pertinent.

Ulls

Els ulls tenen els controls següents a més de les cadenes de les parpelles:

Mestre

Aquest gran control circular es pot utilitzar per transformar tot l’ull com una unitat.

Referent compartit

Aquest gran control que envolta tots els referents d’ulls individuals té una parternitat invertible i es pot fer servir per especificar el punt on els ulls haurien de mirar.

Ull referent

Aquests controls de cercles petits dins del control de referent comú especifiquen el punt que busca cada ull individualment. La seva escala local també es pot fer servir per afectar l’iris o pupil·la de l’ull, depenent de com s’hagin pintat els pesos.

El plafó de propietats d’aparell conté les opcions següents:

Seguir parpelles Lliscador

Controla fins a quin punt la rotació del globus ocular afecta a les parpelles. Depenent de les opcions de generació de subaparell, aquest lliscador es pot dividir per controlar per separat les direccions horitzontal i vertical.

Parpelles adherides Lliscador Opcional

Si està habilitada a les opcions de generació de subaparell, aquest lliscador es pot usar per deshabilitar el mecanisme que obliga les parpelles a adaptar-se a l’esfera ocular.

Pare Alternar pare

Selecciona el pare per al control del referent compartit.

Boca

La boca té els controls següents:

Mandíbula mestra

Controla la rotació de les barres, tot afectant directament l’os deformant de la mandíbula principal, així com les cadenes que pertanyen íntegrament a la mandíbula. Les cadenes que formen els bucles del(s) llavi(s) s’ajusten per obrir la boca a mesura que la mandíbula rota o es mou.

Boca mestra

Aquest control transforma els llavis de manera uniforme sense moure la mandíbula.

El plafó de propietats d’aparell conté les opcions següents:

Boca blocada Lliscador

Aquest lliscador es pot canviar de 0 a 1 per tal de neutralitzar l’obertura de la boca quan la mandíbula rota o es mou.
