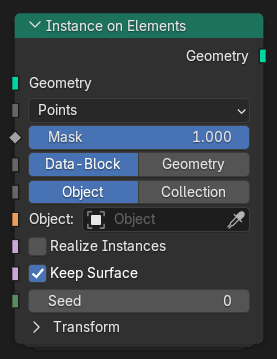

Node instància sobre elements¶

El node Instància sobre elements crea instàncies d’un objecte, col·lecció o geometria sobre els elements seleccionats d’una geometria ingressada. Es pot utilitzar per distribuir instàncies sobre punts, arestes, cares o cantells de cares i aporta flexibilitat per a les procedimentacions d’instàncies procedimentals.

Entrades¶

Geometria

La geometria sobre la qual crear instàncies.

Instanciar sobre

El tipus d’element sobre el qual instanciar.

Punts:: Les instàncies es creen a les ubicacions dels punts.
Arestes:: Les instàncies es col·loquen al llarg de les arestes.
Cares:: Les instàncies es col·loquen a la superfície de cada cara.
Cantons:: Les instàncies es creen en cada cantell de cares (vèrtex per cara).

Màscara

Una selecció que controla quins elements s’utilitzen en la instanciació. Els valors de coma flotant entre 0 i 1 es tracten com a seleccions probabilístiques, cosa que resulta en l’ús d’un subconjunt aleatori d’elements.

Tipus d’ingressió

Determina com s’aporta la ingressió de la geometria d’instància.

Bloc de dades:: Les instàncies es creen a partir d’un bloc de dades d’objecte o de col·lecció.
Geometria:: Les instàncies es creen a partir de la geometria d’ingressió que s’ha aportat al node.

Tipus d’instància Bloc de dades

Quan es fa ús de l’entrada Bloc de dades, es determina si s’ha d’instanciar un Objecte o una Col·lecció.

Objecte / col·lecció Bloc de dades

L’objecte o col·lecció específics a instanciar quan s’utilitza el mode d’ingressió Bloc de dades.

Instància Geometria

La geometria a instanciar quan s’utilitza el mode d’ingressió Geometria.

Realitzar instàncies

Converteix totes les instàncies en geometria real, tot produint una sortida única de geometria combinada. Pot ser un requeriment d’algunes operacions posteriors o modificadors amb geometria.

Mantenir superfície

Manté la superfície subjacent que es fa servir en la instanciació en lloc d’egressar només les instàncies.

Llavor

Valor de llavor d’aleatorietat utilitzat per fer variar seleccions o indexar instàncies aleatòriament.

Piscar instància Bloc de dades Col·lecció¶

En instanciar des d’una col·lecció, aquesta opció permet la selecció aleatòria o controlada de quin objecte fill instanciar per element.

Índex d’instància

Determina com una instància filla és escollida des de la col·lecció.

Aleatori:: Pisca aleatòriament un objecte de la col·lecció per cada element.
Seqüència:: Ciclitza per objectes seguint l’ordre de la col·lecció.
Ingressió (input):: Fa servir el valor del born d’entrada Índex d’instància.

Índex d’instància Ingressió

Especifica l’índex de l’objecte de la col·lecció que s’instanciarà. S’usa quan el mètode d'Índex d’instància està posat a Ingressió.

Transformar¶

Separació de la superfície: Mou les instàncies seguint la normal de l’element, tot desplaçant-les des de la superfície.
Alinear rotació: Alinea la rotació d’instàncies a l’orientació de l’element de geometria (p. ex., a la direcció de normal).
Escala: Controla l’escalat d’instàncies uniforme o per-eix.

Sortides¶

Geometria: La geometria resultant que conté totes les instàncies creades sobre els elements seleccionats.
