Quadriculat

L’Editor de quadriculat es fa servir per inspeccionar els atributs de geometria de l’objecte actiu típicament per depurar nodes de geometria.

../_images/editors_spreadsheet_interface.png

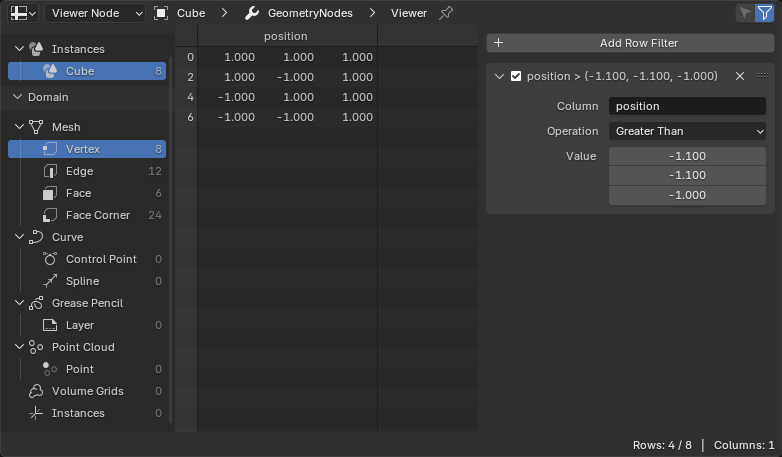

L’editor de Quadriculat.

Regió principal

La regió principal mostra les dades d’atribut en format de quadrícula. Cada columna correspon a un atribut o una propietat de dades i cada fila representa un element com ara un vèrtex, una cara, un spline o una instància.

Els noms de les columnes i els índexs de les files resten visibles mentre es rodola tan verticalment com horitzontalment.

  • Es pot canviar la mida de les columnes clicant-hi i arrossegant la línia vertical entre columnes.

  • Dobleclicar la línia vertical dimensiona la columna automàticament perquè s’ajusti al contingut.

  • Les columnes es poden reordenar clicant i arrossegant la capçalera de la columna.

Nota

Les pistes de funcionament expliquen més detalls sobre el valor, depenent del tipus. Per exemple, els atributs Color en bytes es mostren com a números de coma flotant lineals d’escena, però els propis valors enters es mostren en sobrerondar els valors de flotant i els valors d’atribut de Matriu només es mostren en les pistes de funcionament.

Regió de la sèrie de dades

Ubicada a l’esquerra, aquesta regió controla quines dades es mostren a la quadrícula.

Ruta contextual

Visualitza el nom de l’objecte actiu a la capçalera del plafó.

Es clica una de les fletxes d’entre els noms per amagar el modificador.

Clicar la icona bloqueja la quadrícula a l’objecte i ruta de dades actualment actius, tot mantenint-los visibles fins si se selecciona un altre objecte. Per desbloquejar, torneu a clicar.

Estat d’avaluació de l’objecte

Defineix quin estat es mostra de les dades de l’objecte:

Avaluat:

Mostra les dades amb tots els modificadors aplicats.

Original:

Mostra les dades originals de l’objecte sense modificadors.

Node visor:

Visualitza les dades del Node visor actiu dins dels Nodes de geometria.

Podeu també permutar entre Avaluats i Node visor clicant la icona / de la capçalera del node Visor.

Ruta del subjecte

Visible quan l'Estat d’avaluació d’objecte es posa a Node visor.

Mostra el camí des del modificador al node visor actiu. Si el node visor està aniuat dins dels nodes grupals, cada grup apareixerà pel camí.

Dades del visor

Visible quan l'Estat d’avaluació d’objecte es posa a Node visor.

Especifica quin Elements del visor provinent del node Visor es mostra l'Editor de quadriculat.

Quan un node Visor egressa múltiples jocs de dades (per exemple, geometria i un o més camps avaluats), cadascun d’aquests apareix com un Element del visor a part. Aquest paràmetre permet de triar quin element volem que es mostri, sigui un atribut específic, un camp de valor o un component de geometria, sense canviar la connexió del Visor en si.

Nota

Els elements disponibles al visor depenen del node Visor actiu en aquell moment i de les entrades que té connectades. Canviar el visor actiu o modificar les seves connexions n’actualitzarà la llista automàticament.

Geometria

Us permet de revisar les geometries aniuades (p.ex. una malla dins una instància o una col·lecció de geometria).

Domini

Permet escollir el domini d’atribut a mostrar, com ara vèrtexs de malla o splines de corba.

El nombre d’elements de cada domini que es mostren a tocar de la seva entrada.

Graelles de volum

Quan el component de geometria que s’ha seleccionat és un Volum, el Quadriculat mostra informació detallada sobre cada graella continguda en el volum. Cada graella representa un únic camp de dades, com ara densitat, color o velocitat, i es pot inspeccionar individualment per entendre’n l’estructura i l’ús de memòria.

La informació que segueix es mostra per a cada graella:

  • Nom de graella – El nom de les dades de la graella, com ara densitat o temperatura.

  • Tipus de dades – El tipus de dades emmagatzemades a la graella, p. ex. Flotant, Vectorial, Booleà.

  • Classe – La classe de graella que descriu el seu propòsit o ús, com ara Volum de boira, Joc de nivells o Desconegut.

  • Abast del vòxel – La capsa contenidora de la graella en coordenades de vòxel. Mostra el nombre de vòxels en les direccions X, Y i Z.

  • Vòxels mín – Les coordenades de vòxel mínimes de la caixa contenidora de la graella. Representa els índexs més baixos de vòxel X, Y i Z ocupats per la graella, que indica on comença la graella en l’espai de vòxel.

  • Vòxels – El nombre total de vòxels actius a la graella. Inclou tots els vòxels que s’emmagatzemen explícitament, fins i tot quan estan continguts en tessel·les (per exemple, un mosaic d’un sol quadret conté 512 vòxels).

  • Vòxels solters – El nombre de vòxels actius emmagatzemats en nodes solters. A diferència dels Vòxels, aquest recompte exclou els vòxels que pertanyen a tessel·les de nivell superior.

  • Tessel·les – El nombre de tessel·les actives de la graella. Les tessel·les són contenidors de vòxels de més alt nivell que alguns formats de volum espars (com OpenVDB) fan servir per optimitzar l’emmagatzematge.

  • Mida – La mida estimada de la memòria de la graella, incloent-hi totes les dades de vòxels i tessel·les assignades en aquell moment.

Aquests càlculs estadístics permeten analitzar la complexitat, la densitat i el cost en rendiment de les dades volumètriques produïdes pels Nodes de geometria o els documents de volum importats.

Nota

Atès que les graelles de volum utilitzen una estructura de dades esparses, l'Abast pot ser molt més gran que el nombre en si de vòxels actius. Només s’emmagatzemen en memòria les regions actives de la graella, cosa que manté les dades de volum eficients fins i tot per a dominis grans.

Barra d’estat

La barra d’estat mostra quantes files i columnes hi ha i quantes en queden després del filtrat.
