Grups de nodes¶
Exemple d’un grup de nodes.¶
Agrupar nodes pot simplificar un arbre de nodes per la via d’amagar la complexitat i de reutilitzar funcionalitats habituals. Un grup de nodes s’identifica visualment amb una barra de títol de color verd.
Conceptualment, els grups de nodes permeten tractar un conjunt de nodes com si fos només un node. Són similars a les funcions de programació: es poden reutilitzar, compondre i parametritzar.
A tall d’exemple, diguem que heu creat un material «Fusta» que us agradaria de fer servir en diferents colors. Una manera de fer-ho seria duplicar tot el muntatge de nodes per a cada color; però mantenir tots aquests duplicats seria un xic tediós si més endavant volguéssiu canviar detalls del granulat de la fusta. En canvi, el que podeu fer ñes traslladar els nodes a un grup de nodes. Aleshores, cada material podrà reutilitzar aquest grup i subministrar-li un color diferent com a ingressió. Així, qualsevol actualització que us calgui fer de la granularitat només us caldrà fer-la una vegada -això és- dins el grup de nodes.
Els grups de nodes es poden aniuar, és a dir, un grup pot contenir altres grups de nodes.
Nota
Els grups de nodes recursius estan prohibits per evitar les recursions infinites. Un grup de nodes mai no pot contenir-se a si mateix directament o indirecta.
Truc
Igual que altres blocs de dades, els grups de nodes amb noms que comencen per . queden ocults dels menús i llistes i només s’hi pot accedir mitjançant cerques. Això pot ser útil perquè els autors de recursos de nodes puguin ocultar de les usuàries finals els grups interns d’utensilis.
Els nodes Ingressió de grup i Egressió de grup s’utilitzen per representar dades que circulen entrant o sortint del grup.
El node Ingressió de grup proporciona accés als borns d’entrada del grup des de dins del grup de nodes. Aquests borns actuen com a paràmetres que controlen el comportament del grup des de l’exterior. Podeu connectar-los a nodes interns per a controlar valors com ara factors, colors o ingressions de geometria.
Nota
Els valors d’ingressió que no afectin l’egressió es mostraran agrisats.
El node Egressió de grup defineix les dades que surten enfora del grup de nodes. Només els borns connectats a aquest node estaran disponibles com a sortides del propi grup.
Important
Eviteu l’ús de nodes d’egressió com el d’Egressió de material per dins dels grups de nodes. Aquests s’han d’utilitzar a l’arbre de nodes de nivell superior per millorar la reusabilitat dels grups de nodes.
Feu ús d'Egressió de grup per fer sortir les dades d’un grup de nodes.
Operativa¶
Gestió d’ingressions/egressions¶
Podeu afegir, suprimir i reordenar els borns d’entrada i sortida al plafó Grup de la barra lateral. També es poden crear borns nous arrossegant directament un enllaç envers o des del born buit del node Ingressió de grup o Egressió de grup a un altre born de l’editor de nodes.
Reutilització de grups de nodes¶
Referència
- Menú:
- Drecera:
Maj-A
Els grups de nodes existents es poden tornar a col·locar després d’haver estat definits inicialment, ja sigui en el mateix arbre de nodes o en un de diferent. També és possible importar grups de nodes des d’un document blend diferent utilitzant .
Truc
Quan s’incorporen grups de nodes des d’un altre document blend, el Blender no fa distincions entre grups de nodes de materials o grups de nodes de compositació. Per tant, per evitar embolics, es recomana d’adoptar alguna convenció de denominació com l’ús de prefixos (Mat_, Comp_, Geo_, etc.) per indicar el context de cada grup.
Propietats¶
Grupal¶
Referència
- Plafó:
El plafó Grup.¶
Aquest plafó conté propietats que relacionen el node grupal, com ara el seu nom i aspecte.
- Nom
El nom del node a mostrar en el Títol.
- Descripció
El missatge que es mostra sobrerondant amb el cursor Títol o als menús d’afegir.
- Etiqueta de color
Etiqueta de color del grup de nodes que influeix en el color de la capçalera.
- Amplada de node
L’amplada dels nodes grupals de nova creació.
- (Definir amplada de node per defecte)
Defineix l’amplada en base al node grupal pare en el context actual
- Mostrar plafó de gestió Nodes de geometria
Habilita la visualització del plafó Administrar en els modificadors de Nodes de geometria en el moment de crear un modificador a partir d’un recurs de grup de nodes.
Operativa Nodes de geometria¶
Aquest plafó només està visible al Editor de nodes de geometria.
- Modificador
El grup de nodes està pensat per utilitzar amb el Modificador de nodes de geometria.
- Eina
El grup de nodes es pensa utilitzar com a eina.
El menú de bloc de dades de la capçalera de l’Editor de nodes de geometria només llista els grups de nodes l’ús dels quals conlliga amb el Subtipus d’arbre de nodes actual.
Truc
Si deshabiliteu accidentalment tots dos Usos, el grup de nodes ja no serà accessible a través del menú de blocs de dades. Per a fer-lo de nou accessible, podeu afegir-lo com a node a un grup de nodes diferent (), seleccionar el node i pitjar Tab per a introduir-lo. A partir d’aquí, podeu habilitar-ne un dels Usos altra vegada.
Borns de grup¶
Referència
- Plafó:

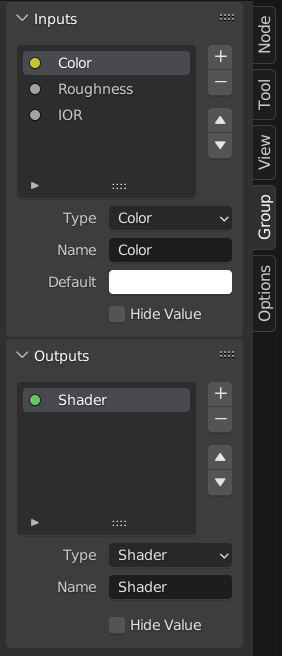

El plafó Borns de grup.¶
Plafó emprat per afegir, eliminar, suprimir, reordenar i editar els elements de la interfície d’usuària d’un grup de nodes. Defineix com apareixen els borns del node grupal i els organitza de manera entenedora i usable.
Els tipus d’elements disponibles són:
Entrades: defineix els borns d’ingressió del grup de nodes.
Sortides: defineix els borns d’egressió del grup de nodes.
- Plafons:
Agrupa i organitza els borns tots plegats. Útil per estructurar muntatges complicats de nodes. Els plafons sempre apareixen a la part inferior de la interfície del node. Es poden aniuar si s’arrosega un plafó per sobre de l’altre a la llista d’elements de la interfície.
- Permutador de plafó:
Introdueix una casella booleana a la capçalera d’un plafó, cosa que permet de controlar-ne el contingut. L’opció només està disponible si hi ha un plafó seleccionat a la llista d’elements d’interfície.
Els permutadors dels plafons tenen les seves pròpies opcions al subplafó Permutador de plafons. Fixeu-vos que els borns de permutar no surten directament llistats dins la llista d’interfície—en lloc d’això els plafons amb permutadors mostren la icona d’un born booleà juntament amb el nom. Per a tornar a fer el born de permuta visible, s’ha de desvincular del plafó.
Nota
Un permutador de plafó no deshabilita ni agrisa pas els propis borns de manera automàtica. Per a deshabilitar borns visualment i funcionalment, utilitzeu un Node alternar o una lògica similar i desconnecteu el born manualment.
- Llista d’elements d’interfície
Una Vista de llistat de la IU que mostra tots els borns i plafons d’entrada/sortida. Cada element es pot reanomenar i configurar individualment. El nom apareix a la interfície d’usuària del node.
Truc
Si se selecciona l’etiqueta d’un born en el node mateix, el born queda també seleccionat a la Llista d’elements d’interfície.
Especials
- Duplicar element
Duplica el born o plafó seleccionat.
- Permutador crear plafó
Converteix l’entrada booleana seleccionada en un permutador per al plafó pare. Només està disponible quan se selecciona un plafó i l’element actiu és un born booleà.
- Permutar desvincular plafons
Suprimeix la relació permutable entre un plafó i un born i el torna a deixar com una entrada normal d’una sola cosa.
Borns
Les propietats disponibles per als borns depenen de diversos factors, incloent-hi si es tracta d’un born d’entrada o sortida, el tipus de dades i el tipus d’arbre de nodes.
- Tipus
El tipus de Born generat per aquest element d’interfície.
- Descripció
La pista d’eina que surt quan se sobreronden les propietats del born.
- Domini d’atribut Nodes de geometria – Egressió – Enter Color Vector Booleà Flotant
El tipus d’element de geometria al qual correspon l’atribut. Per a consultar una llista completa de dominis d’atribut, vegeu Dominis d’atribut.
- Atribut per defecte Nodes de geometria – Enter Color Vector Booleà Flotant
El nom d’atribut emprat per defecte quan el grup de nodes es fa servir com a modificador de nodes de geometria.
- Subtipus Enter Flotant Vector Cadena
Especifica com s’interpreten, es mostren i a voltes es restringeixen les dades a la interfície d’usuària. La representació visual, sufix d’unitat i comportament d’ingressió sovint depenen de les Unitats d’escena.
Canviar el subtipus no canvia pas el tipus de dades subjacents. Només afecta la manera de presentar i editar el valor.
- Enters
- No-cap:
Valors enters estàndard sense cap interpretació especial.
- Píxel:
Representa els valors en píxels i mostra un sufix «px». Normalment s’utilitza per a dimensions, resolucions, mides d’imatge o altres mesures d’espai de pantalla.
- Percentatge:
Expressat com a percentatge. S’usa típicament amb els valors Mín i Màx posats a 0 i 100.
- Factor:
Representa un factor normalitzat entre un topall inferior i superior que sovint s’expressa amb l’interval 0,0-1,0.
- flotants
- No-cap:
Valors estàndard de coma flotant sense unitats especials.
- Píxel:
Representa els valors en píxels i mostra un sufix «px». Normalment s’utilitza per a dimensions, resolucions, mides d’imatge o altres mesures d’espai de pantalla.
- Percentatge:
Expressat com a percentatge. S’usa típicament amb els valors Mín i Màx posats a 0 i 100.
- Factor:
Un valor normalitzat entre un topall inferior i superior, normalment en l’interval 0,0-1,0.
- Massa:
Un valor de massa que fa servir el sistema d’unitats de l’escena.
- Angle:
Una mesura rotacional expressada en graus o radians, depenent dels paràmetres d’unitats de l’escena.
- Temps (relatiu a escena):
Temps en fotogrames, convertit automàticament en segons sobre la base de la ràtio de fotogrames de l’escena.
- Temps (absolut):
Temps mesurat directament en segons.
- Distància:
Una mesura de distància espacial que fa servir les unitats de llargada de l’escena.
- Longitud d’ona:
La distància entre els cicles d’una ona. Mesurada en mil·límetres (mm), micròmetres (µm), nanòmetres (nm) o picòmetres (pm).
- Temperatura de color:
Un valor de temperatura (en Kèlvins) que es correspon al color percebut d’una font de llum.
- Freqüència:
Una ràtio de repetició per segon (hertz).
- Vectors
- No-cap:
Valors vectorials estàndard.
- Píxel:
Representa els valors en píxels i mostra un sufix «px». Normalment s’utilitza per a dimensions, resolucions, mides d’imatge o altres mesures d’espai de pantalla.
- Percentatge:
Es mostra cada component com un percentatge.
- Factor:
Cada component es tracta com un factor normalitzat.
- Translació:
Un vector de desplaçament que fa servir les unitats de llargada de l’escena.
- Direcció:
Un vector de direcció geomètrica, en general normalitzat.
- Velocitat:
Vector que representa la rapidesa i la direcció del moviment.
- Acceleració:
Vector que representa la variació del canvi en velocitat.
- Angles Euler:
Angles de Rotació d’Euler.
- XYZ:
Coordenades cartesianes. Pot ser que, segons el context, s’admeti un quart component (W).
- Cadenes
- No-cap:
Cadena de text estàndard.
- Ruta de document:
La cadena s’interpreta com una ruta de document i això habilita diàlegs de selecció de documents a la interfície d’usuària.
- Dimensions Vector
Determina el nombre de components del born vectorial: 2, 3 o 4. Canviar la dimensió afecta com es treu el born i com les dades hi transiten.
2D: només components X i Y.
3D: components X, Y i Z.
4D: components X, Y, Z i W.
- Predeterminat
El valor que s’usa quan no hi ha res connectat al born.
- Mín, màx
Els valors mínim i màxim de control de la interfície del node per la IU.
Important
Això no reté pas les dades reals que discorren pel born. Si es passa al born un valor més alt, es processarà igualment sense canvis.
- Ingressió per defecte Nodes de geometria – Ingressió – Enter Vector Matriu
El valor emprat quan el born no té cap connexió. Requereix tenir Ocultar valor habilitat.
- Etiqueta opcional Ingressió
Indica que l’etiqueta d’aquest born no és necessària per entendre el seu significat. Això pot provocar en alguns casos l’omissió de l’etiqueta.
- Ocultar valor
Oculta el valor per defecte del born fins i tot quan no està connectat.
- Selecció de capes Nodes de geometria – Ingressió – Booleà
Agafa una Capa de Llapis de greix o un Grup de capes com a camp de selecció.
- Ocultar dins el modificador Nodes de geometria – Ingressió
Oculta el valor d’entrada de la interfície de modificadors de nodes de geometria. Això permet d’utilitzar el born dins del grup de nodes sense exposar-lo al modificador.
Disponible sols per als borns d’entrada dels Nodes de geometria.
- Forma Nodes de geometria – Ingressió
Especifica quina mena de dades d’ordre superior accepta el born. Per saber-ne més, vegeu Forma de born.
- Automàtic -a:
Detecta automàticament la forma més apropiada basant-se en com es fa ús del born. És l’opció per defecte i funciona en la majoria dels casos.
- Dinàmica:
El born pot adaptar-se a múltiples formes, fent-lo flexible quan s’utilitza amb diferents connexions. És útil per als grups de nodes genèrics destinats a gestionar diversos tipus de dades.
- Solitari:
Només permet valors únics (constants) en lloc de dades estructurades. Els camps o les graelles no es poden pas connectar.
- Camp:
El born espera un field, que vol dir que el valor pot variar depenent de l’element de geometria o del context.
- Graella:
El born espera una estructura de dades en graella, que emmagatzema valors mostrejats per tot un volum o espai 2D.
Plafons
- Descripció
La pista d’eina que surt quan se sobreronda la capçalera del plafó.
- Tancat per defecte
Quan està habilitat, el plafó queda recollit per defecte en els nodes nous.
Animació¶
Controla les dades d’animació per a les propietats de grups de nodes, incloses les Accions actives i els seus Epígrafs assignats.
Vegeu Assignació manual d’accions i epígrafs per més informació.
Fer grup¶
Referència
- Menú:
- Drecera:
Ctrl-G
Crea un nou grup de nodes que conté tots els nodes seleccionats.
Es crearan els nodes Ingressió de grup i Egressió de grup per a representar connexions a nodes no seleccionats de fora del grup. Les entrades s’encaminen a la Ingressió de grup i les sortides s’encaminen a l'Egressió de grup.
En agrupar un node únic, el grup de nodes resultant farà el següent:
Mantenir la interfície del node original, incloent-hi plafons i valors per defecte.
Heretar el nom del node original
En agrupar múltiples nodes, el grup es crea amb els borns d’entrada i sortida generats a partir de les connexions. En aquest cas, s’utilitza un nom genèric com «NodeGroup», «NodeGroup.001», etc.
Inserir al grup¶
Referència
- Menú:
Mou els nodes seleccionats al node grupal actiu. Per per-ho, seleccioneu un conjunt de nodes, acabant amb el node grupal de destinació. Després, en executar l’operació es ficaran aquests nodes dins d’aquest grup. Els nodes traslladats es recullen en un grup propi per preservar el seu context de connexió, pel que tenen els seus propis nodes d’ingressió i egressió de grup. Els nodes d’ingressió i egressió del grup que ja hi eren s’actualitzen amb nous borns, si n’hi ha, a partir dels nous nodes. El grup de nodes s’ha d’editar perquè contingui un sol node Ingressió de grup i un sol node Egressió de grup.
Editar el grup¶
Referència
- Menú:
- Capçalera:
- Drecera:
Tab, Ctrl-Tab
Amb un grup de nodes seleccionat, pitgeu Tab per entrar-hi i veure’n el contingut. Torneu a pitjar Tab (o Ctrl-Tab) per a sortir-ne i tornar al seu pare, el qual podria ser l’arbre de nodes de nivell superior o un altre grup de nodes. Podeu consultar la ruta d’engrunes a la cantonada superior esquerra de l’editor de nodes per veure on esteu de la jerarquia.
Exemple d’un grup de nodes expandit.¶
Desagrupar¶
Referència
- Menú:
- Drecera:
Ctrl-Alt-G
Elimina el grup i col·loca els nodes individuals en l’obrador del vostre editor. No es perd cap connexió interna i ara podeu enllaçar nodes interns amb altres nodes de l’obrador.
Separar¶
Referència
- Drecera:
P
L’operador Separar elimina els nodes seleccionats d’un grup de nodes i els posa a l’arbre de nodes pare. Això és útil quan els nodes necessiten ser editats fora d’un grup per més claredat o per reutilitzar-los.
- Copiar
Duplica els nodes seleccionats dins l’arbre de nodes pare, tot mantenint els originals dins del grup. És útil quan voleu reutilitzar nodes fora del grup, però mantenint la definició del grup.
- Moure
Mou els nodes seleccionats a l’arbre de nodes pare, eliminant-los del grup original. És útil per simplificar un grup o exposar-ne el contingut directament.
Unir entrades de grup¶
Referència
- Menú:
- Drecera:
Ctrl-J
Fusiona múltiples nodes Entrada de grup seleccionats en un node Entrada de grup consolidat, quan sigui possible. Es conserven els vincles existents i les entrades duplicades s’unifiquen per reduir aglomeracions i simplificar l’arbre de nodes.
Aquesta operació és pràctica perquè ajuda a netejar grups de nodes que s’han desorganitzat o contenen nodes d’entrada redundants.
