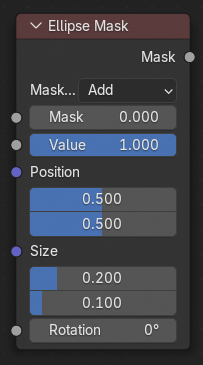

Node màscara el·líptica¶
El node Màscara el·líptica crea una imatge adequada per al seu ús com a trepa senzilla o màscara vinyeta.
Entrades¶
- Operació
Operació a usar davant la màscara d’ingressió.
- Afegir:
Segrega la unió entre la màscara d’ingressió i la màscara generada: les àrees cobertes per la màscara generada es consignen al Valor especificat. Altres parts de la ingressió emmascarada es transmeten sense canvis o es posen com a negres quan no hi ha cap màscara d’ingressió.
- Restar:
Als valors de la màscara d’ingressió se’ls resta el Valor especificat.
- Multiplicar:
Dona la intersecció d’aquesta màscara generada amb la màscara d’ingressió: els valors de la màscara de l’entrada es multipliquen pel Valor especificat per a l’àrea que cobreix la màscara generada. Totes les altres zones esdevenen negres.
- Sense:
Qualsevol àrea coberta tant per la màscara d’ingressió com per la màscara generada es torna negra. Les àrees cobertes per la màscara generada que són negres a la màscara d’entrada es converteixen en el Valor especificat. Les àrees no cobertes per la màscara generada romanen sense canvis.
- Màscara
Una màscara opcional per a emprar com a base per operacions de màscara.
- Valor
Intensitat de la màscara generada.
- Posició
Posició del centre de l’el·lipse com a fracció de l’amplada o alçada total. (0,5; 0,5 crea una el·lipse centrada; 0,0; 0,0 crea una el·lipse amb el centre a la part inferior esquerra.)
- Mida
Amplada/alçada de l’el·lipse com a fracció de l'amplada total (no de l’alçada) de la imatge. Valors iguals d'Amplada i Alçada produeixen un cercle.
- Rotació
Rotació de l’el·lipse al voltant del seu punt central.
Sortides¶
- Màscara
Una màscara el·líptica generada fusionada amb la màscara d’entrada. La màscara creada és de la mida de les dimensions corrents de revelat d’escena.
Truc
Per tenir les vores suaus, passeu la màscara de sortida una miqueta pel Node Difuminat. Per a una vinyeta, passeu-ne la sortida per una difuminat fort.
Operativa¶
El node Màscara d’el·líptica admet un flòstic interactiu a l’editor de nodes. Per habilitar-lo, assegureu-vos que el flòstic del Node actiu estigui habilitat i seleccioneu el node Màscara d’el·líptica al compositador.
El flòstic permet la manipulació directa de la forma de la màscara:
Arrossegueu les arestes per ajustar individualment l’amplada o l’alçada.
Arrossegueu les cantonades per ajustar simultàniament amplada i alçada.
Arrossegueu la creu del centre per moure la posició de la imatge.
Arrossegueu el punt del centre per rotar la màscara.
Aguanteu la tecla Maj mentre arrossegueu arestes o cantonades per conservar la ràtio d’aspecte present.
