Anàlisi de malla¶

Referència

Mode:: Mode edició
Plafó:: Capçalera ‣ Sobreimpressions ‣ Anàlisi de malla

L’anàlisi de malla és útil per mostrar atributs de la malla que poden afectar certs casos d’ús.

L’anàlisi de malla opera en Mode edició i en l’aspecció Sòlida del Mirador. Mostra àrees d’alt valor en vermell i àrees de baix en blau. La geometria externa a l’interval es mostra de color gris.

Actualment, els diferents modes s’orienten a la impressió en 3D com a ús principal.

Protrusió¶

Les impressores 3D d’extrusió tenen un límit físic amb l’extrusió imprimible i aquest mode de visualització mostra la protrusió amb l’interval d’angles i la selecció de l’eix.

Mínim/màxim: Angle mínim/màxim a mostrar.
Eix: Eix i direcció a utilitzar com a bases per calcular l’angle a visualitzar.

../../_images/modeling_meshes_mesh-analysis_overhang.png — Protrusió.¶

Gruix¶

Les impressores tenen un gruix de paret limitat en el fet que no poden imprimir àrees molt fines. Aquesta comprovació utilitza radiotraçat i un interval de distància per al gruix de la geometria.

Mínim/màxim: Gruix mínim/màxim a mostrar.
Mostres: Nombre de mostres a utilitzar per calcular el gruix.

../../_images/modeling_meshes_mesh-analysis_thickness.png — Gruix.¶

Interseccions¶

Una altra causa habitual de problemes d’impressió són les interseccions entre superfícies en què l’interior/exterior d’un model no es pot detectar de manera fiable.

A diferència d’altres modes de visualització, les interseccions no tenen variància i estan activades o desactivades.

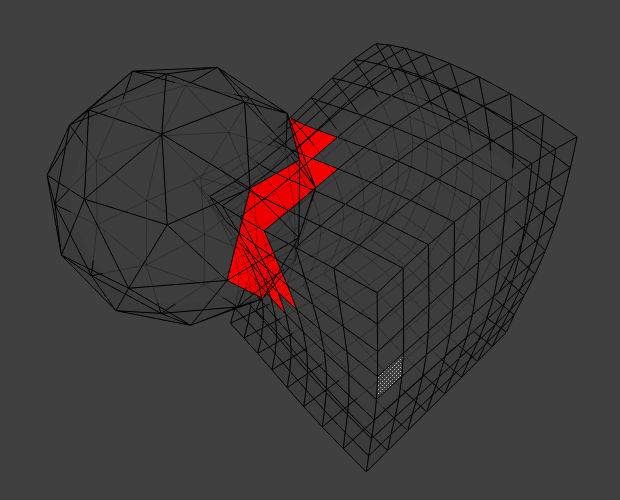

../../_images/modeling_meshes_mesh-analysis_intersections.png — Cares que intersequen.¶

Distorsió¶

La geometria distorsionada pot causar problemes, ja que la triangulació d’un n-gon distorsionat resta indefinida.

La distorsió es mesura per cares que no són planes, amb parts de la cara que apunten en direccions diferents.

Mínim/màxim: Distorsió mínima/màxima a mostrar.

../../_images/modeling_meshes_mesh-analysis_distortion.png — Cares distorsionades.¶

Cantells aguts¶

Semblantment al gruix de parets, els cantells aguts poden donar lloc a formes que són massa primes per poder-les imprimir.

Mínim/màxim: Angle mínim/màxim a mostrar.

../../_images/modeling_meshes_mesh-analysis_sharp-edges.png — Cantells aguts.¶

Limitacions conegudes¶

Hi ha algunes limitacions conegudes amb l’anàlisi de malles:

Actualment només es mostra amb Modificadors de deformació.
Per a malles d’alt poligonat, el rendiment és baix durant l’edició.
