Modificador tramat

El modificador Tramat transforma una malla en una trama iterant sobre les seves cares, recollint totes les arestes i convertint aquestes arestes en polígons de quatre cares. Tingueu en compte que la vostra malla ha de tenir cares perquè se la pugui «entramar». Podeu definir el gruix, el material i diversos altres paràmetres de la trama generada dinàmicament a través de les opcions de modificador indicades.

Opcions

../../../_images/modeling_modifiers_generate_wireframe_panel.png

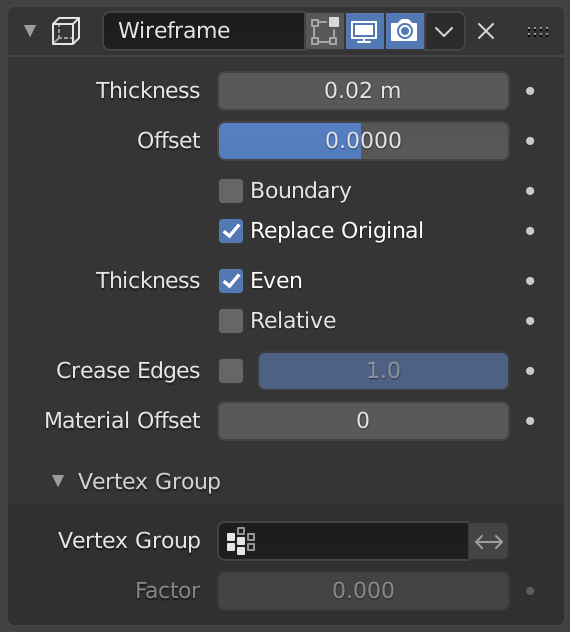

El modificador de Tramat.

Gruix

La profunditat o la mida dels tramats.

Desplaçament

Un valor entre (-1 a 1) per a canviar si els tramats es generen dins o fora de la malla original. Posant-ho a zero, Desplaçament centrarà els tramats del filferro al voltant de les arestes originals.

Contorn

Crea tramats en els límits d’illes de malla.

Substituir original

Si aquesta opció està habilitada, la malla original se substituirà pel tramat generat. Si no, el tramat s’hi genera per damunt.

Gruix
Uniforme

Manté el gruix ajustant per cantells aguts. De vegades millora la qualitat, però també augmenta el temps de càlcul.

Relatiu -iva

Determina el gruix de l’aresta per la longitud de l’aresta. Les arestes més llargues seran més gruixudes.

Arestes cairades

Opció pensada per fer-la servir amb el modificador Subdivisió. Habiliteu-la per cairar arestes en les confluències i evitar grans interseccions corbades.

Pesos de cairat

Defineix la quantitat de cairat (de 0 a 1, de gens a tot) que haurien de rebre els punts d’unió.

Diferenciar material

Utilitza l’índex del material escollit com a material per al tramat; s’aplica com un desplaçament del primer material.

Avís

El gruix del Tramat és una aproximació. Tot i que el Gruix regular hauria de donar bons resultats en molts casos, les cares empellades poden causar punxes lletges. En aquest cas podeu reduir els angles extrems en la geometria o deshabilitar l’opció Gruix regular.

Grup de vèrtexs

Els pesos del grup de vèrtexs seleccionat es multipliquen pel Gruix, de manera que els vèrtexs amb pesos més baixos seran menys gruixuts. Els vèrtexs que no formen part del grup de vèrtexs es processaran com si el seu pes fos zero.

Invertir

Inverteix els pesos del grup de vèrtexs, de manera que el pes utilitzat és u menys el pes real.

Factor

Fins a quin punt es tenen en compte els pesos del vèrtex.

  • A 0,0 , els vèrtexs amb pes zero no tindran cap gruix.

  • A 0,5 , els vèrtexs amb pes zero seran la meitat de gruixuts dels que tenen pes complet.

  • A 1,0 , els pesos s’ignoren i el valor Gruix s’utilitza per a cada vèrtex.

Nota

Si el gruix final d’un vèrtex és zero, generarà un tramat igualment, ergo crearà geometria duplicada que a vegades requereix gestió extra.

Exemples

../../../_images/modeling_modifiers_generate_wireframe_result.jpg

Tramats en un pla desplaçat.

En aquest exemple, els tramats porten un segon material (fosc) mentre que el pla desplaçat utilitza l’original.

../../../_images/modeling_modifiers_generate_wireframe_example-weights.png

Pesos de grup de vèrtexs.

Els pesos de grup de vèrtexs canvien gradualment de 0 a 1.

../../../_images/modeling_modifiers_generate_wireframe_example-crease.png

Modificador tramat i subdivisió de superfície.

Cub amb l’opció Arestes cairades habilitada. Arestes cairades està posat a 0, 0,5 i 1.
