Modificador cargolar

El modificador Cargolar és similar a l’eina Cargolar de la Barra d’eines, en la mesura en què agafa un objecte perfilador, una malla o una corba, per a crear una forma semblant a una hèlix.

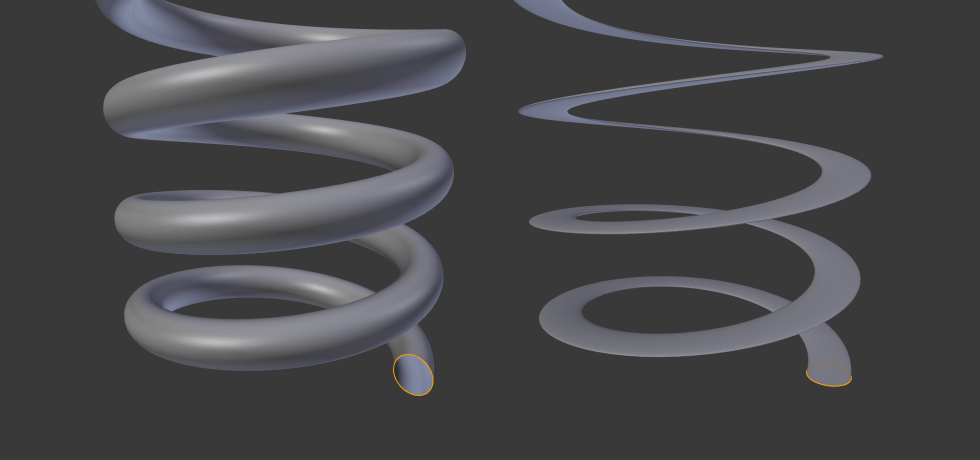

Alinear adequadament l’objecte perfilant és important.

El perfil s’ha d’alinear adequadament amb la direcció cardinal de l’objecte en lloc de l’eix de cargol.

Opcions

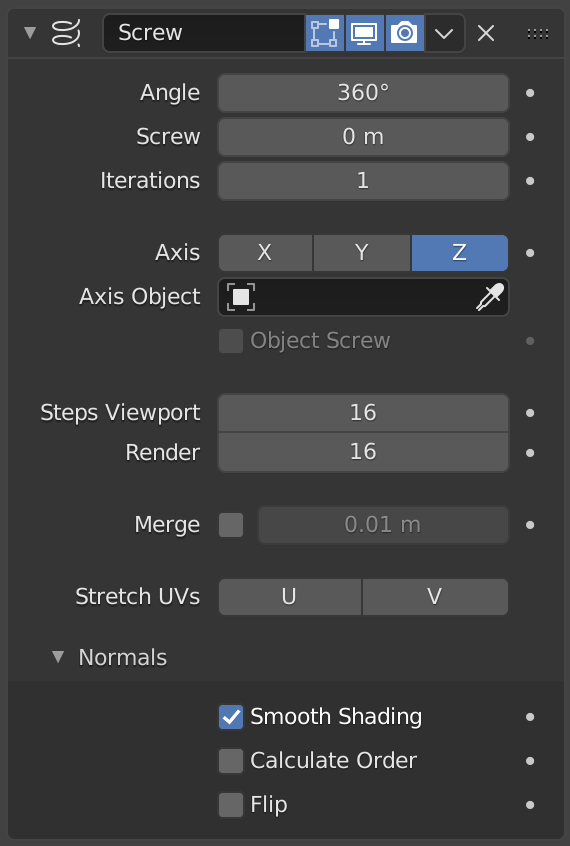

El modificador Cargol.

Angle

Graus per a una única revolució d’hèlix.

Cargolar

L’alçada d’una iteració d’hèlix.

Iteracions

Nombre de revolucions.

Eix

L’eix al llarg del qual es confegirà l’hèlix.

Objecte eix

El nom d’un objecte que defineix la direcció d’eix.

Objecte de rosca

Utilitza la distància de l'Objecte eix per a definir l’alçada d’una iteració d’hèlix.

Passos de mirador

Nombre de passos utilitzats en una única revolució que es mostra al mirador 3D.

Revelar

Com a dalt, però s’utilitza durant el temps de revelat. Augmentar per millorar la qualitat.

Fusionar

Fusiona els vèrtexs que es troben a l’eix de rotació. Empreu això per a tancar els extrems amb un ventall de triangles.

Distància de fusió

Es fusionen els vèrtexs que estan per sota d’aquesta distància de l’eix.

Estirar UVs

Estira les coordenades UV de 0,0 a 1,0 quan els UVs són presents.

Normals

Aspecció suavitzada

Egressa cares amb aspecció suavitzada en lloc d’aspecció aplanada. No es conserva l’aspecció suavitzada/aplanada de la geometria d’ingressió.

Calcular ordre

Es calcula l’ordre de les arestes per evitar problemes amb normals i aspecció. Només cal amb les malles, no amb les corbes.

Capgirar

Capgira la direcció de normals.
