Modificador remallar¶
El modificador Remallar és una eina per a generar nova topologia de malla. L’egressió segueix la curvatura superficial de la ingressió, però la topologia només conté quads.
Opcions¶

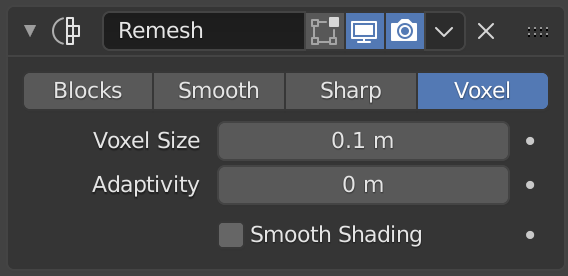

El modificador de Remallar.¶
- Mode
Hi ha tres modes bàsics disponibles al modificador Remallar. La topologia d’egressió és gairebé idèntica entre els tres modes; el que canvia és el suavitzat.
- Blocs
No hi ha cap suavitzat.
- Suavitzat
Egressa com a superfície suavitzada.
- Destacat
Similar a Suavitzat, però conserva arestes i vores cantelludes.
- Agudesa
Els valors més alts produeixen arestes més similars a la ingressió, mentre que els valors més baixos filtren el soroll.
- Vòxel
Utilitza un OpenVDB per generar una nova malla polivalent a partir de la geometria actual mentre intenta conservar el volum original de la malla.
- Adaptabilitat
Redueix el nombre final de cares simplificant la geometria on no cal detall. Això introdueix la triangulació a les cares que no necessiten tant de detall.
- Aspecció suavitzada
Egressa cares amb Aspecció suavitzada en lloc d’aspecció aplanada.
- Profunditat d’Octree
Determina la resolució de l’egressió. Els valors baixos generaran cares més grans en relació amb la ingressió, els valors més alts generaran una egressió més densa.
- Escala
El resultat es pot retocar encara un xic més amb això, els valors més baixos disminueixen eficaçment la resolució d’egressió.
- Suprimir desconnectats
Filtra les petites peces desconnectades de l’egressió.
Les parts primes de la malla d’ingressió poden quedar soltes i generar petits bocins de malla aïllats. Aquesta opció els suprimirà.
- Llindar
Useu això per a controlar com de petit ha de ser un component desconnectat per a ser eliminat.
- Aspecció suavitzada
Egressa cares d’aspecció suavitzada preferiblement a aplanada. No es conserva l’aspecció suavitzada/aplanada de les cares d’ingressió.
Nota
La malla d’ingressió hauria de tenir una mica de gruix. Si la ingressió és completament plana, afegiu un Modificador solidificar per sobre del 'Remallar.
Exemples¶

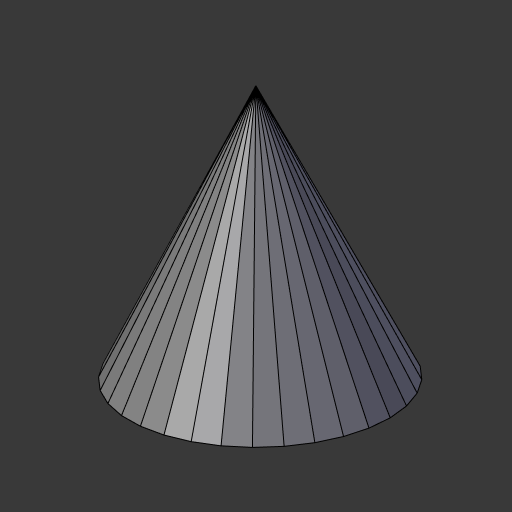

Malla sense modificar.¶ |
Mode de blocs amb Profunditat d’octree 3.¶ |

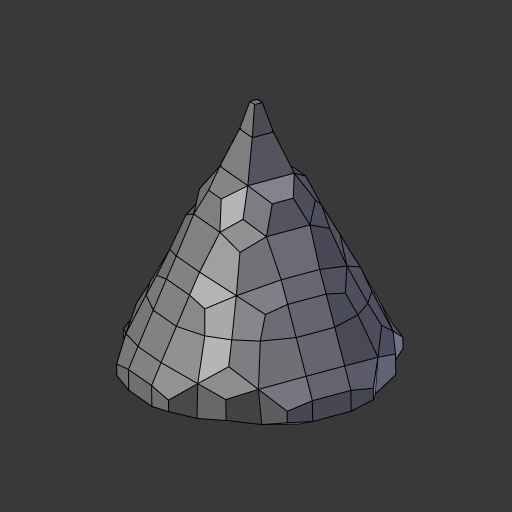

Mode suavitzat amb Profunditat d’octree 3.¶ |
Mode cantellut amb Profunditat d’octree 2.¶ |

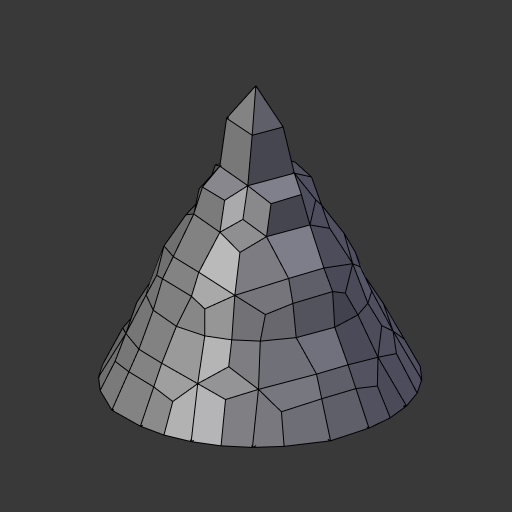

Mode cantellut amb Profunditat d’octree 3.¶ |

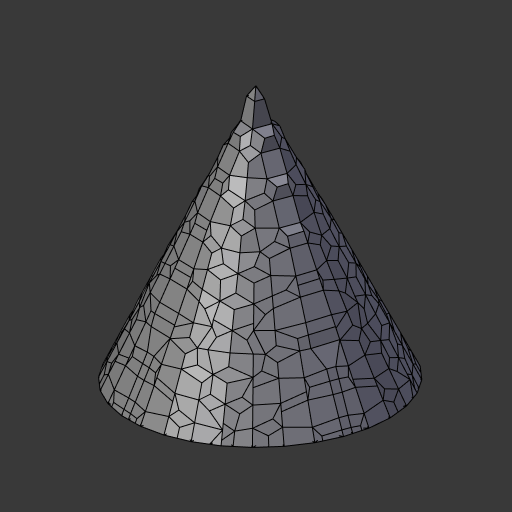

Mode cantellut amb Profunditat d’octree 4.¶ |
El modificador Remallar aplicat a un text per millorar-ne la topologia.¶
