Node bisellar malla¶
El Node Bisellar malla permet de bisellar arestes o vèrtexs d’una geometria de Malla. És un node molt semblant al modificador Booleà però amb algunes diferències per encaixar millor amb la manera de treballar amb dels Nodes de Geometria. S’ometen algunes opcions modificadores perquè es poden fer amb grups de nodes d’assistència externs.
Entrades¶
- Malla
Ingressió estàndard de malla.
- Selecció
Una selecció de quines arestes es bisellaran (si el Tipus d’afectació és d’Arestes) o quins vèrtexs es bisellaran (si el Tipus d’afectació és de Vèrtexs).
- Tipus d’afectació
- Arestes:
Es bisellaran les arestes seleccionades.
Nota
Només es bisellaran les arestes polivalents (és a dir, les que estan lligades exactament a dues cares).
- Vèrtexs:
Es bisellaran els vèrtexs seleccionats.
- Inici de desviació esquerra
El desplaçament perpendicular va cap a la cara esquerra de l’aresta bisellada on comença el costat esquerre del bisell. La cara esquerra és la que està a la vostra esquerra mirant des de l’origen de l’aresta pel costat de la normal de cara positiva. Disponible quan es bisellen arestes.
- Inici de desviació dreta
Semblant a Inici de desviació esquerra, però començant per la banda dreta de l’aresta bisellada. Disponible quan es bisellen arestes.
- Final de desviació esquerra
Semblant a Inici de desviació esquerra, però començant pel final de la banda esquerra de l’aresta bisellada. Disponible quan es bisellen arestes.
- Final de desviació dreta
Semblant a Inici de desviació esquerra, però començant pel final de la banda dreta de l’aresta bisellada. Disponible quan es bisellen arestes.
- Desplaçament
La quantitat de corriment o distància al llarg d’una aresta des del vèrtex bisellat. Disponible en el bisellat de vèrtexs.
- Motllura
Una selecció de quines arestes bisellades haurien de rebre una connexió amb una motllura entre cadascuna i l’aresta següent en sentit antihorari i associada al seu vèrtex (per cada punta).
Nota
En el modificador de bisellat, hi ha una alternativa entre motllures Sobtada, Arc i Enxamfranada, amb les respectives opcions separades per motllures endins i enfora, i aquestes opcions són d’aplicació global. En aquest node de bisellar, totes les motllures endins, si estan seleccionades, són Arc, i totes les motllures enfora, si estan seleccionades, són Enxamfranades.
- Disseminació
La quantitat emprada per anar dispersant i separant vèrtexs, en motllures endins.
- Segments
El nombre de bucles d’aresta afegits al llarg de la cara d’una aresta bisellada (si es bisella arestes) o el nombre de vèrtexs afegits a les línies entre arestes (si es bisella vèrtexs).
- Forma
La forma del bisellat, de còncava a convexa. No té efecte si Segments és inferior a 2.
- Perfil
Aquesta ingressió, quan està lligada a una corba, diu d’utilitzar la corba en lloc de la forma còncava o convexa que s’utilitza normalment en bisellats d’aresta. La corba ha d’estar en el pla XY (és a dir, z=0) i ha d’anar de (x=0,y=1) a (x=1,y=0). La corba es dividirà en un nombre de peces donades per l’entrada Segments.
Sortides¶
- Malla
Egressió estàndard de geometria.
- Cara de vèrtex
És un camp booleà que indica les «cares de vèrtexs de malla». Es tracta de noves cares que es formen al voltant d’un vèrtex implicat en un bisellat, sigui bisellat d’aresta o de vèrtex.
- Cara d’aresta
És un camp booleà que indica les «cares d’arestes de malla». Es tracta de noves cares que van al llarg d’arestes bisellades, si el bisellat és d’aresta. Si el bisellat és de vèrtex, no hi ha cares d’aresta de malla.
- Aresta exterior
És un camp booleà que indica les noves arestes que es troben a l’exterior de les cares que formen una aresta bisellada. Si només hi ha un segment, llavors només seran les dues arestes del quad de cara bisellada que van al llarg de les cares originals. Si hi ha més d’1 segment, llavors s’ometen les arestes interiors entre aquestes dues arestes exteriors.
- Aresta central
És un camp booleà que indica l’aresta que va pel mig de les «cares d’aresta de malla». Hi ha una única Aresta central si hi ha 2 segments of més. Si hi ha un nombre senar de segments, aleshores no és un centre exacte, de forma que l’aresta central s’arrodoneix des del mig.
Exemples¶
El modificador bisellar disposa d’una colla de controls que no estan al node bisellar. La majoria d’aquests controls es poden obtenir afegint nodes davant de les entrades o després de les sortides.

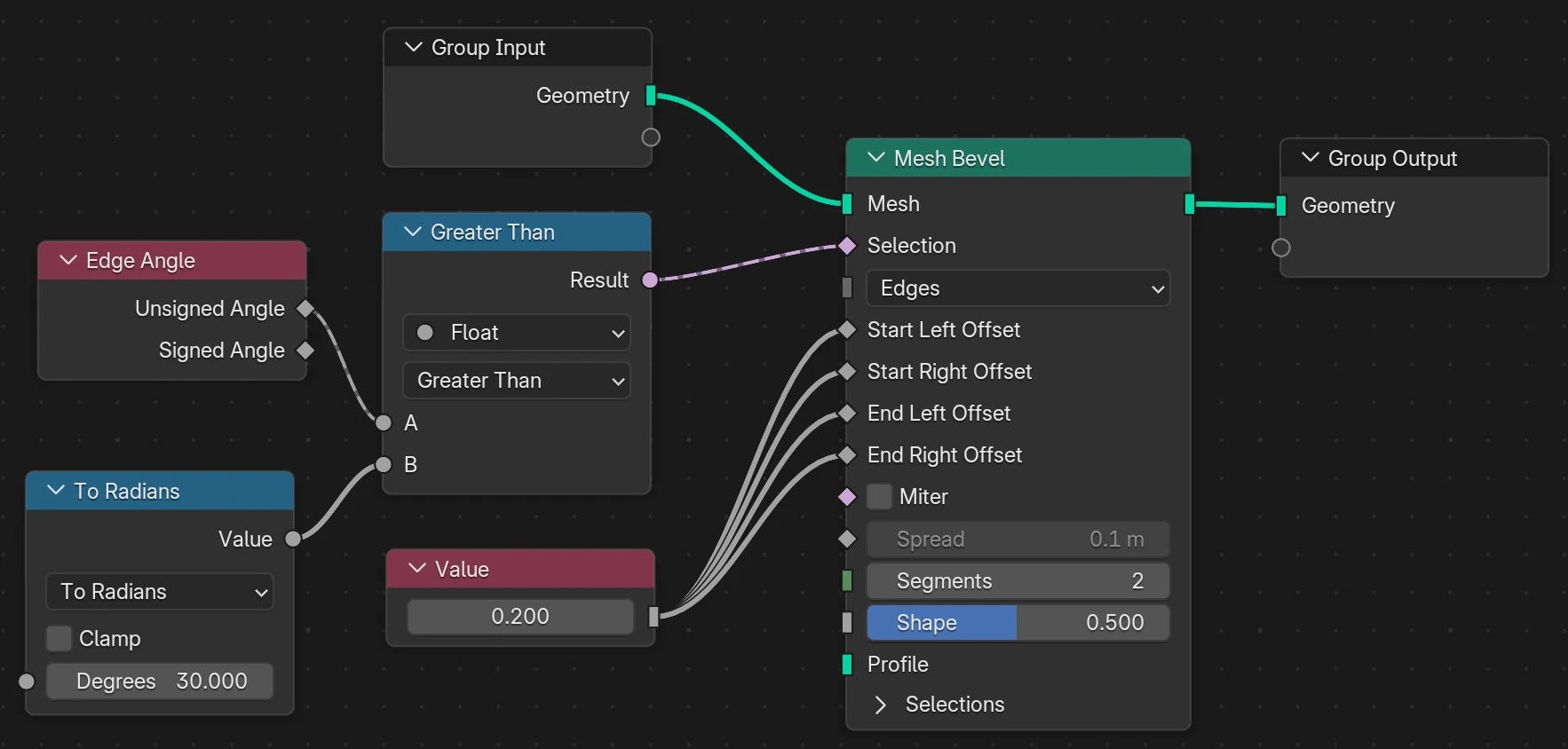

Per exemple, per a aplicar el control Mètode de límit d’angle, podem recórrer al node Angle d’aresta per a mesurar l’angle entre les dues cares unides a una aresta polivalent i després comparar-lo amb un llindar desitjat i utilitzar el resultat d’aquesta comparació per a seleccionar les arestes a bisellar.
