Node dispersar per superfície¶

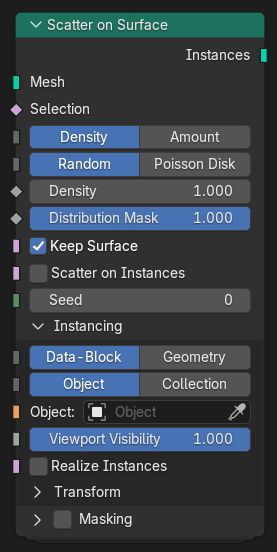

El node Dispersar per superfície distribueix punts o instàncies per tota la superfície d’una malla. Proporciona un control flexible sobre com es col·loquen els elements utilitzant la densitat, l’aleatorietat i el mostreig de disc de Poisson. És útil per a la dispersió procedimental d’objectes com herbei, roques o runes sobre el terreny o qualsevol altra superfície.

Entrades¶

Malla: La geometria de la superfície ingressiva sobre els punts de la qual s’escamparan els punts o instàncies.

Selecció

Determina quines cares o parts de la malla s’utilitzen per a la dispersió. Les àrees no seleccionades no rebran cap dels elements escampats.

Mètode de densitat

Determina com controlar el nombre de punts dispersos.

Densitat:: Fa servir un camp de densitat per definir quants punts s’escampen per unitat-àrea.
Quantitat:: Fa servir un nombre fix de punts totals escampats per tota la superfície.

Mètode de distribució Densitat

Determina el patró de punts dispersats quan es fa servir la Densitat.

Aleatori:: Distribueix els punts aleatòriament per tota la superfície.
Poisson Disk:: Distribueix els punts equilibradament amb una distància de separació mínima.

Densitat Densitat

Controla el nombre de punts dispersats per unitat-àrea quan es fa ús del mètode Densitat.

Quantitat Quantitat

El nombre total de punts a dispersar quan es fa servir el mètode Quantitat.

Màscara de distribució

És una màscara que limita les àrees on es produeix la dispersió. Els valors més propers 1.0 permeten la dispersió, mentre que els valors propers a 0.0 l’exclouen.

Distància mínima Disc de Poisson

Defineix l’espaiat mínim entre punts dispersats quan s’utilitza la distribució de Disc de Poisson. Els valors més alts donen lloc a punts espaiats més uniformement, però a menys punts en total.

Mantenir superfície

Manté en l’egressió la geometria de superfície original en lloc d’egressar només les instàncies.

Dispersar sobre instàncies

Habilita la dispersió directa sobre instàncies ja existents preferiblement a sobre una única malla superfície.

Llavor

Valor de llavor aleatori utilitzat per variar el patró de distribució de punts o instàncies dispersades.

Instanciació¶

Tipus d’ingressió

Determina com s’aporta la ingressió de la geometria d’instància.

Bloc de dades:: Les instàncies es creen a partir d’un bloc de dades d’objecte o de col·lecció.
Geometria:: Les instàncies es creen a partir de la geometria d’ingressió que s’ha aportat al node.

Tipus d’instància Bloc de dades

Quan es fa ús de l’entrada Bloc de dades, es determina si s’ha d’instanciar un Objecte o una Col·lecció.

Objecte / col·lecció Bloc de dades

L’objecte o col·lecció específics a instanciar quan s’utilitza el mode d’ingressió Bloc de dades.

Instància Geometria

La geometria a instanciar quan s’utilitza el mode d’ingressió Geometria.

Visibilitat al mirador

Controla el percentatge d’instàncies dispersades que estan visibles al mirador.

Realitzar instàncies

Converteix totes les instàncies en geometria real, tot produint una sortida única de geometria combinada. Pot ser un requeriment d’algunes operacions posteriors o modificadors amb geometria.

Piscar instància Bloc de dades Col·lecció¶

Quan s’instancia des d’una col·lecció, aquesta opció permet la selecció aleatòria o controlada de quin objecte fill instanciar per cada punt dispersat.

Reiniciar transformació: Reinicia la transformació d’instàncies abans d’aplicar la transformació de dispersió.
Llavor d’instàncies: Controla l’aleatorització de la selecció d’instàncies i transformacions per element dispersat.

Transformar¶

Separació de la superfície: Mou les instàncies seguint la normal de l’element, tot desplaçant-les des de la superfície.
Alinear rotació: Alinea la rotació d’instàncies a l’orientació de l’element de geometria (p. ex., a la direcció de normal).

Eix d’alineació

Escala: Controla l’escalat d’instàncies uniforme o per-eix.

Aleatoritzar¶

Es pot habilitar amb la booleana que hi ha a la capçalera del plafó.

Desplaçament

El desplaçament màxim de translació per cada eix. Defineix l’interval aleatori del moviment d’instàncies.

Rotació

La rotació màxima per a cada eix. Defineix quant es pot rotar cada instància.

Eixos d’escalat

Determina com s’aplica l’escalat.

Uniforme:: Aplica un únic factor d’escala aleatori de manera uniforme en tots els eixos.
Eixos:: Aplica un factor d’escalat aleatori independent per cada eix.

Escala

El factor màxim d’escalat aplicat a cada instància.

Capgirament

Capgira instàncies aleatòriament en un o més eixos en què queden com emmirallades.

Llavor

Un valor enter que inicialitza el generador de nombres aleatoris. Canviar la llavor provoca un arranjament aleatori diferent tot mantenint els mateixos paràmetres.

Aplicar màscares¶

Imatge màscara: Una imatge emprada per controlar la densitat de dispersió o la col·locació via mapejat UV.
Mapa UV: El mapa UV que serveix per interpretar la imatge màscara per controlar la distribució.

Sortides¶

Instàncies: Les instàncies resultants escampades per la superfície, distribuïdes segons el mètode i paràmetres seleccionats.
