Modificador de suavitzat laplacià¶
El modificador Suavitzat laplacià permet reduir el soroll de la superfície d’una malla amb canvis mínims en la seva forma.
També pot exagerar la forma mitjançant un Factor negatiu.
El Suavitzat laplacià és útil per a objectes que han estat reconstruïts del món real i contenen soroll no desitjat. Elimina el soroll alhora que conserva la geometria desitjable així com la forma del model original.
Aquest modificador es basa en un operador de flux de curvatura Laplace Beltrami que té una equació de difusió.
Suggeriment
Les malles amb un nombre gran de vèrtexs, més de deu mil (10.000), poden trigar uns quants minuts a processar-se. Podeu utilitzar petites porcions de la malla per fer proves abans d’executar el modificador sobre tot el model.
Opcions¶
El modificador de Suavitzat laplacià.¶
- Repetició
Les iteracions permeten executar l’operació de suavitzat diverses vegades. Cada repetició fa que la curvatura de flux de la malla es torni a recalcular i el resultat és que elimina més soroll amb cada nova iteració utilitzant un petit Factor < 1,0.
Quan està a 0, no es fa cap suavitzat.
Nota
Més iteracions trigaran més a calcular-se. Així que aneu amb compte si ho feu amb malles d’un gran nombre de vèrtexs.
- Eix
Permuta els botons per a habilitar/deshabilitar la deformació dels vèrtexs en les direccions dels eixos X, Y i/o Z.

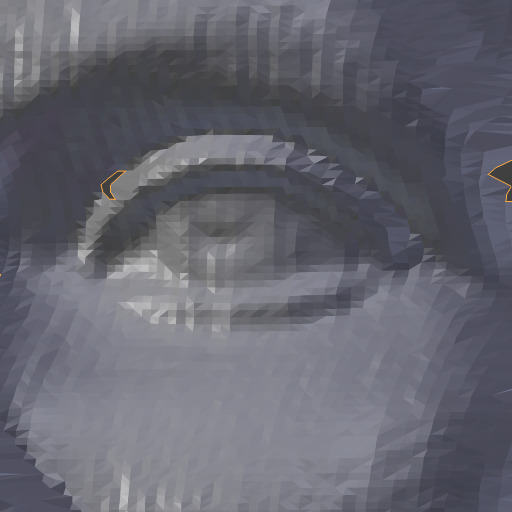

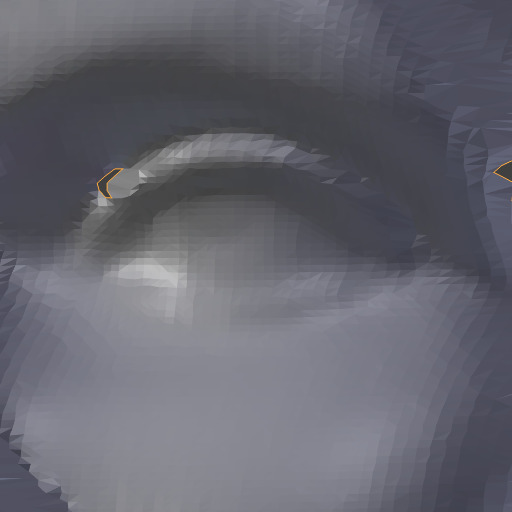

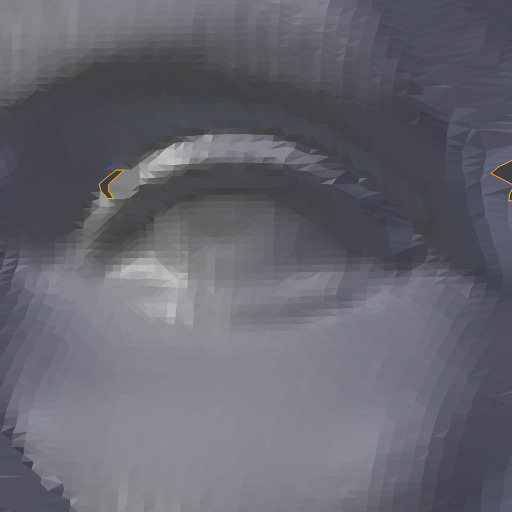

- Factor lambda
Controla la quantitat de desplaçament de cada vèrtex al llarg de la curvatura de flux.
Utilitzant un petit Factor, podreu eliminar el soroll de la forma sense afectar-ne la geometria desitjable.
Utilitzant un Factor gran, s’obtenen versions suavitzades de la forma a costa de detalls de geometria fina.
Utilitzant un Factor negatiu, es pot millorar la forma tot conservant la geometria desitjable.
Quan el Factor és negatiu, múltiples iteracions poden magnificar el soroll.
- Lambda de límit
Com que no hi ha manera de calcular el flux de curvatura de les arestes dels límits, s’han de controlar per separat. Les arestes de límit se suavitzen amb un mètode molt més senzill i aquesta propietat es fa servir per controlar-ne la influència.
Els valors positius suavitzaran les posicions dels vèrtexs, mentre que els valors negatius les «milloraran» transformant-les en la direcció oposada.
- Preservar volum
El procés de suavitzat pot produir encongiment. Això és significatiu per als valors de Factor grans o d'Iteració grans. Podeu utilitzar aquesta opció per reduir aquest efecte.
- Normalitzat
Si està habilitat, els resultats dependran de la mida de les cares. Quan està deshabilitat, es poden produir bonys de geometria.
- Grup de vèrtexs
Un nom de grup de vèrtexs perquè restringeixi l’efecte només a un grup de vèrtexs. Permet suavitzar o millorar selectivament, en temps real, pintant pesos de vèrtexs.
Geometria original
No s’ha triat cap grup
Pesos de vèrtexs
Resultat
- Invertir
Inverteix la influència del grup de vèrtexs seleccionat, el que significa que el grup ara representa vèrtexs que no seran deformats pel modificador.
El paràmetre inverteix els valors dels pesos del grup.
Exemples¶
|
Document blend amb la vista frontal d’una dona.¶ |
Document blend amb la vista lateral d’una dona.¶ |
Document blend de cub suavitzat.¶ |
Document blend amb una forma millorada.¶ |
