Node capsa contenidora¶

El node Capsa contenidora crea una malla en forma de capsa amb el volum mínim que encapsula la geometria d’ingressió. El node també pot egressar les posicions vectorials de les dimensions contenidores.

L’egressió de malla i les sortides Mín i Màx no tenen en compte les instàncies. En comptes d’això, per a geometria instanciada, es calcula una capsa contenidora per a cada instància en lloc de tota la geometria. Per a calcular la capsa contenidora incloent-hi les instàncies, es pot utilitzar Node realitzar instàncies.

Entrades¶

Geometria: Ingressió estàndard de geometria.
Usar radi: Amb les corbes, núvols de punts i geometries de Llapis de greix, cal tenir en compte l’atribut radius en calcular els límits.

Sortides¶

Capsa contenidora: La capsa resultant que encapsula la geometria d’entrada.
Mín: Les coordenades corresponents als valors de posició de la capsa -X, -Y, -Z, és a dir, fins a on s’estén la capsa en cadascuna de les direccions negatives dels eixos.
Màx: Les coordenades corresponents als valors de posició +X, +Y, +Z de la capsa, és a dir, fins a on s’estén la capsa en cadascuna de les direccions positives dels eixos.

Exemple¶

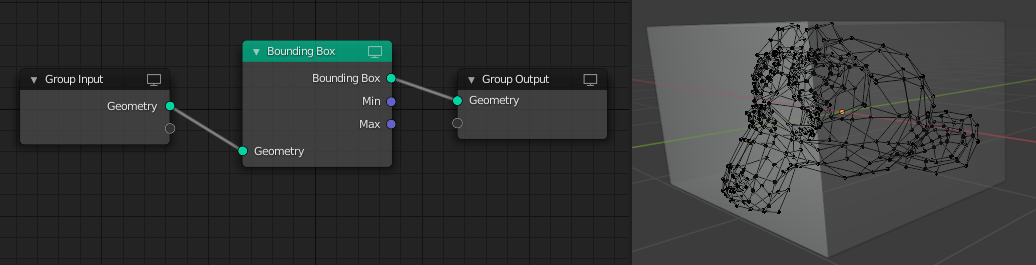

../../../../_images/modeling_geometry-nodes_geometry_bounding-box_example.png — Node de Capsa contenidora utilitzat per crear una capsa que encapsula la geometria de la malla de la mona.¶
