Introducció¶
L’Editor de gràfiques us permet d’editar les corbes d’animació, les quals determinen com canvien les propietats amb el temps.
L’Editor de gràfiques.¶
Regió principal¶
La vista de corba us permet visionar i editar Corbes-F. Una Corba-F té diverses parts importants:
- Corba
La corba descriu la manera com el valor d’una propietat (eix Y) evoluciona amb el temps (eix X).
- Fotofites
Els fotofites són valors definits per la usuària per a certs fotogrames i es representen amb quadrets negres que es tornen ataronjats si se seleccionen. Els valors sobre els altres fotogrames es calculen automàticament en base a interpolar entre les respectives fotofites.
- Nanses
Cada fotofita té dues nanses – punts que es poden arrossegar per influir en la forma de la corba al seu voltant.

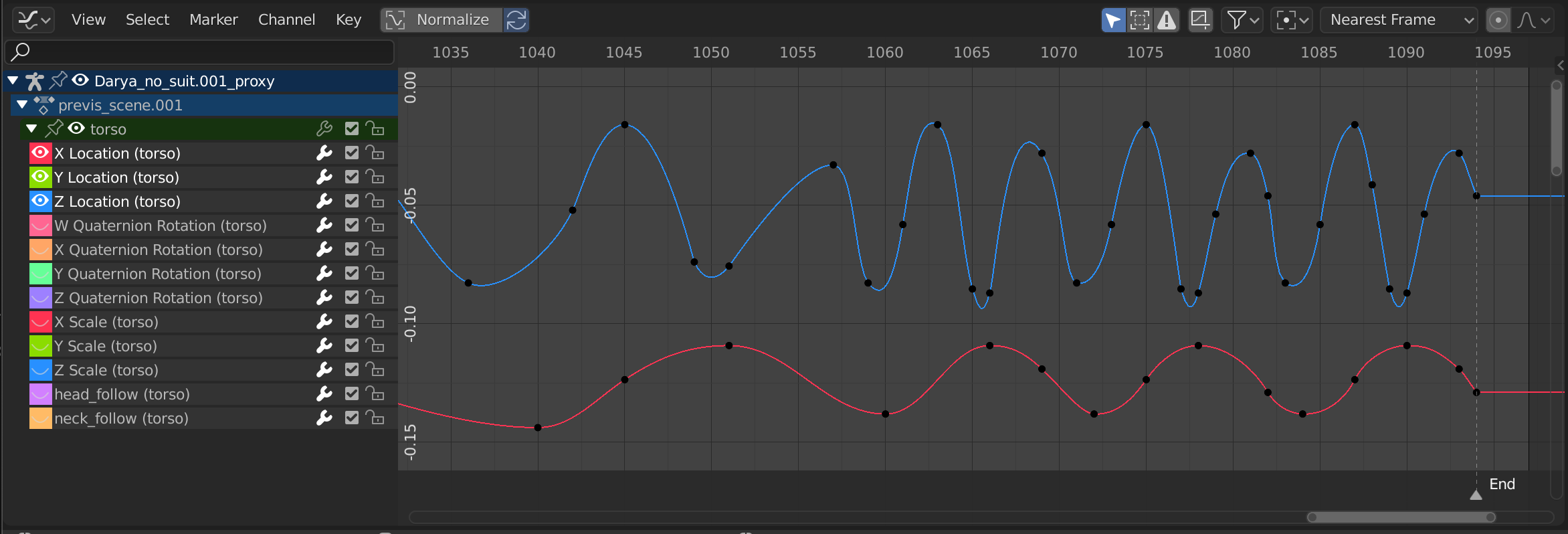

Una corba simple. Els discs són fotofites i els cercles són les seves nanses.¶
Vegeu també
Consulteu Corbes F per més informació.
Broca de reproducció i Cursor 2D¶
Cursor 2D de l’Editor de gràfiques.¶
El fotograma en curs està representat per una línia blava vertical anomenada Broca de reproducció. Com en el Editors d’animació, la podeu moure-la fent clic o arrossegant-ho amb el BER a l’àrea de refregat de dalt de tot.
Combinant-ho amb la línia blava horitzontal, la Broca de reproducció forma el cursor 2D que es pot utilitzar com a punt de pivot per rotar i escalar. Podeu deshabilitar la línia horitzontal mitjançant o .
El cursor 2D es pot moure fent clic o arrossegant amb Maj-BDR o ajustant les seves coordenades a la Pestanya de vista de la barra lateral.
Capçalera¶
Menú de vista¶
- Barra lateral N
Mostra o oculta la Regió de Barra lateral.
- Ajustar última operació
Mostra un plafó emergent per a alterar propietats de l’última operació completada. Vegeu Ajustar última operació.
- Canals
Mostra o oculta la Regió dels canals.
- Controls de reproducció
Mostra o oculta els Controls de reproducció.
- Enquadrar selecció TeclNumPunt
Panoramitza i fa zoom per fixar-se en les fotofites seleccionades.
- Enquadrar tot Inici
Panoramitza i fa zoom per mostrar totes les fotofites.
- Interval d’escena/previsionat de fotogrames
Restableix la vista horitzontal a l’interval de fotogrames de l’escena actual i té en compte l’interval de previsualització si està actiu.
- Anar al fotograma en curs TeclNum0
Centra l’àrea a la Broca de reproducció.
- Actualitzacions en temps real
Si cal o no actualitzar altres vistes (com ara la del mirador 3D) mentre moveu fotofites. Si està deshabilitada, les altres vistes només s’actualitzen un cop acabeu el moviment.
Lliscadors.¶
- Mostrar lliscadors
Mostra un lliscador de valor per a cada canal. Si s’ajusta aquest lliscador, es crea automàticament una fotofita.
- Autofusionar fotofites
Fusiona fotofites automàticament que acaben al mateix fotograma després de la transformació.
- Eix d’autobloqueig de fotofites
Bloqueja automàticament el moviment de les fotofites a l’eix que millor conlligui amb la direcció del cursor del ratolí.
- Mostrar marcadors
Mostra la regió dels marcadors. Quan està deshabilitat, el Menú de marcadors també s’oculta i els operadors de marcadors no estan disponibles en aquest editor.
- Mostrar cursor
Permuta la visibilitat de la línia blava horitzontal (Consulteu Broca de reproducció i Cursor 2D).
- Usar cronolapse Ctrl-T
Mostra el temps en segons enlloc dels fotogrames. Com a exemple la llegenda de temps
01:03+02significa «1 minut, 3 segons, 2 fotogrames.»- Sincronitzar interval visible
Sincronitza el panoramitzat horitzonal i l’escala de l’editor amb altres editors basats en temps que tenen aquesta opció igualment habilitada. D’aquesta forma, sempre mostren la mateixa secció de temps.
- Mostrar extrapolació
Permuta la visibilitat de la porció extrapolada de les corbes.
- Mostrar nanses Ctrl-H
Permuta el visionat de nanses de fotofites.
- Només les nanses de fotofites seleccionades
Només mostra les nanses de les fotofites seleccionades.
- Especificar interval de previsionat P
Permet de definir una caixa per indicar l’interval de temps per al previsionat. Mentre aquest interval estigui actiu, la reproducció es limitarà a ell, permetent-vos de veure repetidament un segment de l’animació sense haver de tornar a rebobinar manualment cada vegada.
Podeu canviar el fotograma inicial o final emprant el botó corresponent de la finestra emergent de Reproducció de l’editor del Cronograma. Alternativament, podeu limitar-vos a tornar a executar Especificar interval de previsionat.
- Retirar interval de previsionat Alt-P
Treu l’interval de previsualització.
- Especificar selecció com interval de previsionat Ctrl-Alt-P
Aplica un interval de previsionat que engloba les fotofites seleccionades.
- Permutar Guió tècnic
Canvia l’editor d’àrea de l'Editor de Guió tècnic.
- Àrea
Controls d’àrea. Consulteu la documentació de la interfície d’usuària per més informació.
Menú de marcadors¶
Els Marcadors s’utilitzen per a denotar fotogrames amb punts clau o episodis significatius dins d’una animació. Igual que amb la majoria dels editors d’animació, els marcadors es mostren a baix de tot.
Marcadors a l’editor d’animació.¶
Per a descripcions de les diferents eines de marcador, consulteu Edició de marcadors.
Normalitzar¶
Escala la visualització de cada corba de manera que totes (sembla que) ocupin el mateix interval de valors, entre -1 i 1. Això pot facilitar l’edició quan treballeu amb corbes els intervals de valors de les quals estan molt separats.
Quan habiliteu aquesta opció, la vista s’amplia en conseqüència i l’àrea fora de l’interval de valor normalitzat s’enfosquirà.
Si hi ha un interval de previsionat definit, es normalitzen les fotofites dins l’interval mentre que la resta s’escalen proporcionalment.
Autonormalització¶
Recalcula automàticament la normalització de corba en cada edició d’una corba.
Controls de vista¶
Els controls de la vista.¶
- Mostrar només seleccionats
Només mostra les corbes pertanyents a objectes/ossos… que estan seleccionats.
- Mostrar ocults
Mostra fotofites d’objectes, ossos, etc. que estan ocults.
- Mostrar sols errors
Mostra només els canals que tenen errors (per exemple, perquè intenten animar una propietat que no existeix a l’objecte).
- Crear corbes espectre (icona Corba-F emmarcada)
Crea una instantània de les corbes actuals i la mostra en segon pla perquè pugueu emprar-la com a referència. Feu clic de nou al botó per retirar la instantània.
- Filtre (icona embut)
- Cercar
Filtra la llista de canals per un terme de cerca.
- Col·lecció de filtratge
Seleccioneu una col·lecció per mostrar només les fotofites dels objectes continguts en aquesta col·lecció.
- Filtrar per tipus
Filtra les corbes per tipus de propietat.
- Ordenar blocs de dades
Ordena els blocs de dades alfabèticament per fer-los més fàcils de trobar.
Si trobeu que la velocitat de reproducció pateix per culpa d’això (només hauria de ser realment un problema quan es treballa amb molts objectes), podeu desactivar-ho.
Controls de transformació¶
Controls de transformació.¶
- Punt de pivot
Punt de pivot per rotació i escalat.
- Centre de capsa contenidora
Centre de la caixa més petita possible que enclou les fotofites seleccionades.
- Cursor 2D
La intersecció entre la Broca de reproducció i la línia horitzontal del Cursor.
- Centres individuals
Fa rotar/escalar cada nansa al voltant de la seva fotofita.
- Acoblar
La icona activa i desactiva l’acoblament. El desplegable ofereix les opcions següents:
- Acoblar a
Tipus d’element a què acoblar-se.
- Fotograma:
Acobla a fotogrames sencers.
- Segon:
Acobla a segons.
- Marcador més pròxim:
Acobla al Marcador més pròxim.
- Acoblar a Temps absolut
Quan està deshabilitat, les fotofites es mouran en increments d'Acoblar a. Per exemple, si heu seleccionat Segon i teniu una fotofita actualment a 0:06+5, arrossegant-lo cap a la dreta l’acoblarà a 0:07+5. El seu temps augmenta d’un segon i el seu desplaçament de subsegon de 5 fotogrames queda allà mateix.
Quan està habilitada, les fotofites s’acoblaran a múltiples d'Acoblar a. Agafant l’exemple anterior, la fotofita s’acoblaria a 0:07+0, tot eliminant el desplaçament de subsegon.
- Edició proporcional O
Vegeu Edició proporcional.
Controls de reproducció¶
La regió dels Controls de reproducció conté controls i opcions relacionades amb la reproducció, el fitat, l’autofitat i el transport.
Aquests paràmetres permeten de:
Controlar com es previsionen i sincronitzen les animacions amb l’àudio.
Inserir i gestionar fotofites amb jocs de fitoatributs i autofitats.
Navegar pel cronograma amb controls de reproducció i transport.
Ajustar intervals de fotogrames i previsionar fragments concrets de l’animació.
Vegeu també
Per a una descripció detallada de totes les propietats i controls que es troben habitualment a peu de finestra, vegeu la documentació dels Controls de reproducció.
Regió de Barra lateral¶
Pestanya de vista¶
La pestanya de la vista.¶
- Mostrar cursor
Permuta la visibilitat de la línia horitzontal del Cursor 2D.
- Cursor X, Y
Mostra i us permet de canviar, la coordenada X (fotograma en curs) i la coordenada Y (valor) del cursor 2D.
- Cursor a selecció
Col·loca el Cursor 2D al valor i temps mitjà de les fotofites seleccionades.
- Valor de cursor a selecció
Col·loca el cursor 2D en el valor mitjà de les fotofites seleccionades, deixant-ne el temps igual.
Pestanya de corba-F¶
Consulteu Propietats de Corba-F.
Pestanya de modificadors¶
Consulteu Modificadors de Corba-F.
