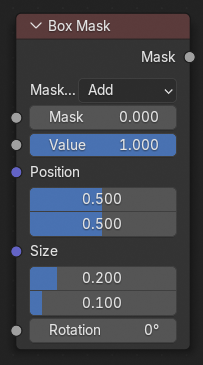

Node màscara per caixa

El node Màscara per caixa crea una imatge per fer-la servir de trepa simple.

Entrades

Tipus de màscara

Operació a usar davant la màscara d’ingressió.

Afegir:

Segrega la unió entre la màscara d’ingressió i la màscara generada: les àrees cobertes per la màscara generada es consignen al Valor especificat. Altres parts de la ingressió emmascarada es transmeten sense canvis o es posen com a negres quan no hi ha cap màscara d’ingressió.

Restar:

Als valors de la màscara d’ingressió se’ls resta el Valor especificat.

Multiplicar:

Dona la intersecció d’aquesta màscara generada amb la màscara d’ingressió: els valors de la màscara de l’entrada es multipliquen pel Valor especificat per a l’àrea que cobreix la màscara generada. Totes les altres zones esdevenen negres.

Sense:

Qualsevol àrea coberta tant per la màscara d’ingressió com per la màscara generada es torna negra. Les àrees cobertes per la màscara generada que són negres a la màscara d’entrada es converteixen en el Valor especificat. Les àrees no cobertes per la màscara generada romanen sense canvis.

Màscara

Una màscara opcional per a emprar com a base per operacions de màscara.

Valor

Intensitat de la màscara generada.

Posició

Posició del centre de la capsa com a fracció de l’amplada o alçada total. (0,5; 0,5 crea una capsa centrada; 0,0; 0,0 crea una capsa a la part inferior esquerra.)

Mida

Amplada/alçada de la caixa com a fracció de l’amplada total de la imatge.

Rotació

Rotació de la caixa al voltant del seu punt central.

Sortides

Màscara

Una màscara rectangular generada fusionada amb la màscara de l’entrada. La màscara creada és de la mida de les dimensions de revelat de l’escena actual.

Truc

Perquè les vores siguin suaus, passeu la màscara de la sortida una miqueta per un Node Difuminat.
