Modificador deformar superfície

El modificador Deformar superfície permet que una superfície de malla arbitrària controli la deformació d’una altra, essencialment transferint-li el moviment/deformació. Un gran ús per a això és tenir una malla supletòria per a la simulació de tela, que al seu torn impulsarà el moviment de la vostra malla final i més detallada, que d’altra manera no seria adequada per a la simulació.

Opcions

El modificador Deformar superfície.

Referent

L’objecte al qual vincular (aquest paràmetre no està disponible després de vincular).

Avís

Validesa de la malla referent

Tot i que no hi ha restriccions pel que fa a la malla modificada, la malla de l’objecte referent té unes quantes restriccions, que si no se segueixen, impediran una vinculació satisfactòria:

• No ha de contenir arestes de més de dues cares.

• No ha de contenir cares còncaves.

• No ha de contenir vèrtexs superposats (dobles).

• No ha de contenir cares amb arestes col·lineals.

Decaïment d’interpolació

Quant es veurà afectat per les cares circumdants un vèrtex vinculat a una cara del referent (aquest paràmetre no està disponible després de la vinculació). Això controla essencialment com de suaus són les deformacions.

Nota

Mentre que els valors més baixos donen lloc a deformacions més suaus, també poden provocar petites tares.

Força

La quantitat total d’influència que té el modificador en deformar la malla.

Grup de vèrtexs

Permet definir la influència per vèrtex.

Invertir

Inverteix la influència del grup de vèrtexs seleccionat, el que significa que el grup ara representa vèrtexs que no seran deformats pel modificador.

El paràmetre inverteix els valors dels pesos del grup.

Vincular dispers

Només registra les dades de vinculació per a vèrtexs que tenen pesos diferents de zero en el grup en el moment de la vinculació. Això és una optimització, però afegir nous vèrtexs al grup requerirà una revinculació.

Fixar

Vincula l’estat actual de la malla modificada a l’estat actual de la malla referent, de manera que qualsevol canvi posterior en la malla referent també deformarà la malla modificada. Tingueu en compte que fins que no s’hagi executat la vinculació, aquest modificador no farà cap efecte.

Desvincular

Un cop la malla està vinculada, el botó Vincular canvia a Desvincular. Executar-lo allibera la malla modificada del referent i la reinicia a la seva forma original.

Nota

Les malles estan lligades respecte de les coordenades globals, però s’ignoren les transformacions posteriors sobre els objectes. Això significa que es pot transformar lliurement el referent o objecte modificat després de la vinculació, sense afectar l’objecte modificat. La malla modificada només recollirà els canvis a la pròpia malla de l’objecte referent.

Nota

Com més es desviï una malla de la superfície de la malla referent, més probabilitats hi ha d’acabar amb tares no desitjades. Aquesta és una característica inherent a la vinculació de superfície en general, per la qual cosa es recomana de tenir malles que conlliguin raonablement bé a efectes d’obtenir una bona vinculació.

Exemple

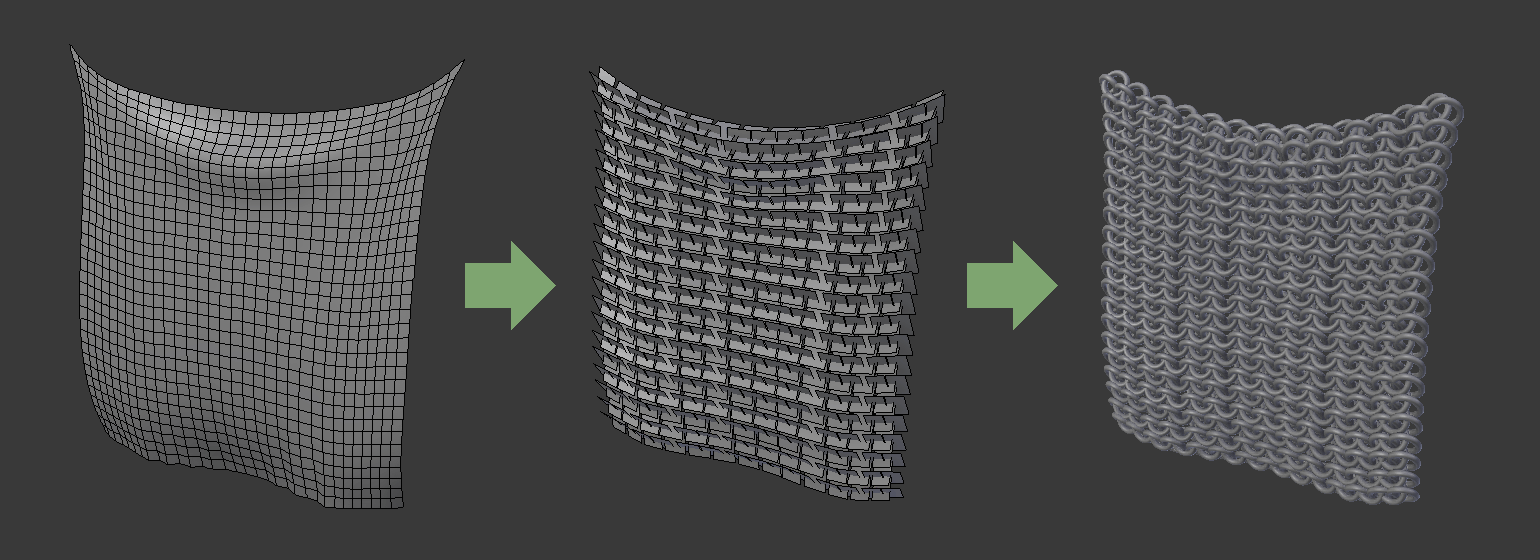

Simulació de tela copiada a una malla arbitrària amb anelles que fan de cares instanciadores.
